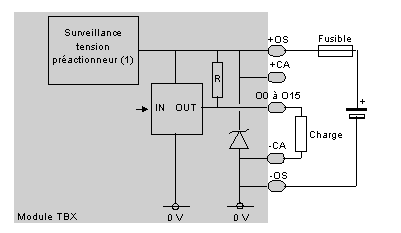

L’illustration suivante montre le schéma de principe d’une sortie statique 24 V - 0,5 A.
1
Seuil garanti de contrôle tension OK : > 18 V, seuil garanti de contrôle tension défectueux : < 14 V.

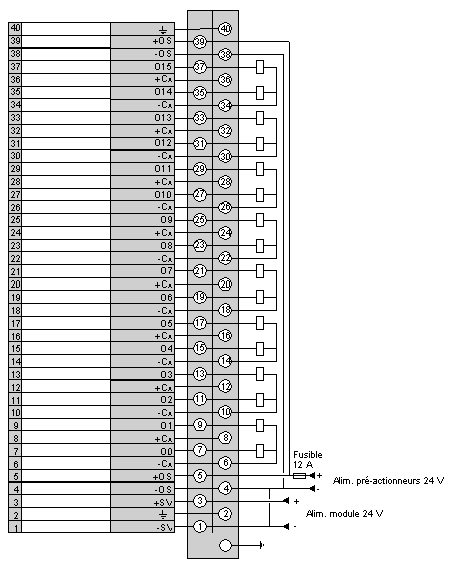

Le schéma suivant illustre le câblage du bornier.
NOTE : vous devez câbler un fusible externe de type rapide, 12 A sur l'alimentation des capteurs/préactionneurs.
Il est obligatoire de relier entre elles
les deux bornes +OS ainsi que les deux bornes -OS. Il est également obligatoire de relier entre elles la borne -SV et une borne -OS (0 V).
