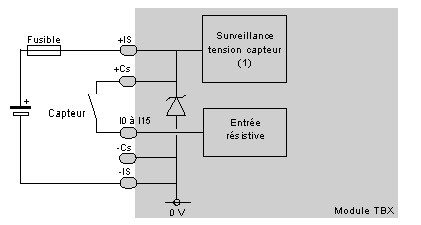

L'illustration suivante montre le schéma de principe d'une entrée résistive.
1
Seuil garanti de contrôle tension OK : > 18 V, seuil garanti de contrôle tension défectueux : < 14 V.

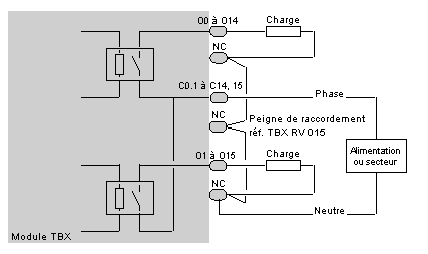

L'illustration suivante montre le schéma de principe d'une sortie à relais (contacts à fermeture).
Le schéma sur la page suivante représente un exemple de câblage : les sorties du module groupées par l'utilisateur possèdent la même alimentation.
Les bornes NC ne sont pas câblées dans le module, mais servent à la distribution du neutre de l'alimentation sur les différentes charges. On utilise pour cela des peignes de raccordement, référencés
TBX RV 015.
Un peigne de raccordement est également utilisé pour raccorder entre eux les communs des relais (C8,9, C10,11, ...) à la phase de l'alimentation.

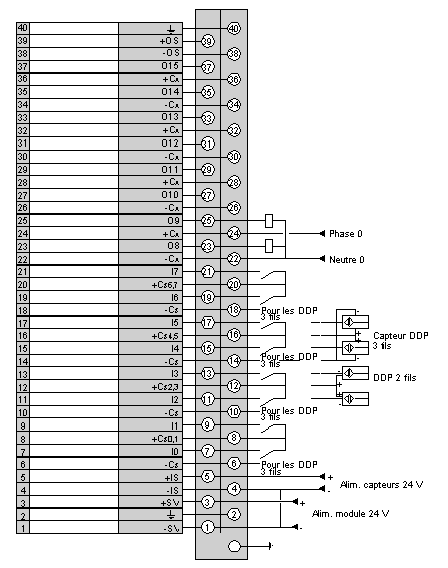

Le schéma suivant illustre le câblage du bornier.
NOTE : il est obligatoire de relier entre elles
la borne -SV et la borne -IS (0 V).
