Raccordement du module TBX DMS 16P22
(Traduction du document original anglais)
Schéma de principe

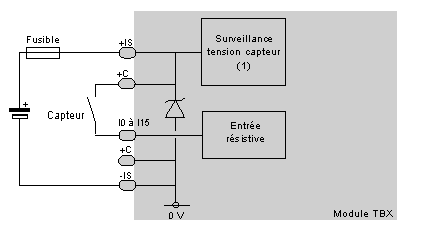

L'illustration suivante montre le schéma de principe d'une entrée résistive.
1
Seuil garanti de contrôle tension OK : > 18 V, seuil garanti de contrôle tension défectueux : < 14 V.

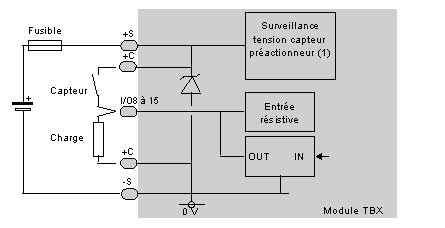

L'illustration suivante montre le schéma de principe d'une entrée/sortie programmable.
1
Seuil garanti de contrôle tension OK : > 18 V, seuil garanti de contrôle tension défectueux : < 14 V.
Câblage du bornier

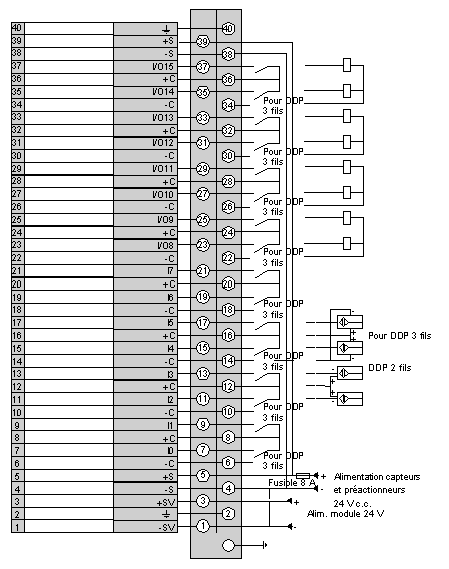

Le schéma suivant illustre le câblage du bornier.
NOTE : vous devez câbler un fusible externe de type rapide, 8 A sur l'alimentation des capteurs/préactionneurs.
Les deux bornes +S ainsi que les deux bornes -S. Il est également obligatoire de relier entre elles la borne -SV et une borne -S (0 V).
