Raccordement du module TBX DMS 16C22
(Traduction du document original anglais)
Schéma de principe

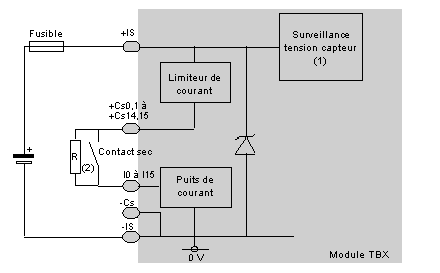

L'illustration suivante montre le schéma de principe d'une entrée avec contrôle du câblage.
1
Seuil garanti de contrôle tension OK : > 18 V, seuil garanti de contrôle tension défectueux : < 14 V.
2
La résistance R permet dans le cas d'un contact sec ou d'un capteur DDP 3 fils de pouvoir recourir à la fonction de contrôle du câblage en entrée.

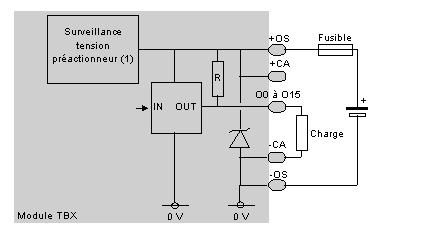

L'illustration suivante montre le schéma de principe d'une sortie statique.
1
Seuil garanti de contrôle tension OK : > 18 V, seuil garanti de contrôle tension défectueux : < 14 V.
Câblage du bornier

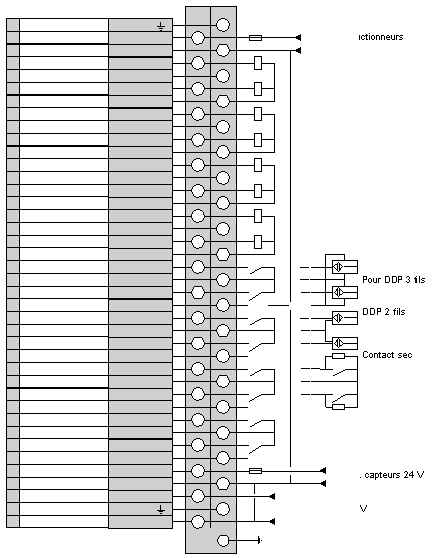

Le schéma suivant illustre le câblage du bornier.
NOTE : il est obligatoire de câbler un fusible externe 1 A de type très rapide sur l'alimentation des capteurs et un fusible externe 8 A de type très rapide sur l'alimentation des préactionneurs.
Il est obligatoire de relier entre elles les bornes ‐SV, -IS et -OS (0 V).
