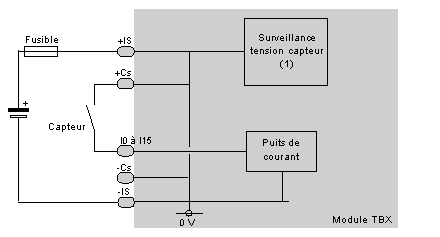

L'illustration suivante montre le schéma de principe d'une entrée à puits de courant.
1
Seuil garanti de contrôle tension OK : > 36 V, seuil garanti de contrôle tension en défaut : < 28 V.
Le schéma suivant illustre le câblage du bornier.
NOTE : il n'est pas nécessaire de relier entre elles
les deux bornes +IS ainsi que les deux bornes -IS. Par contre, il est obligatoire de relier entre elles la borne -SV et une borne -IS (0 V).
