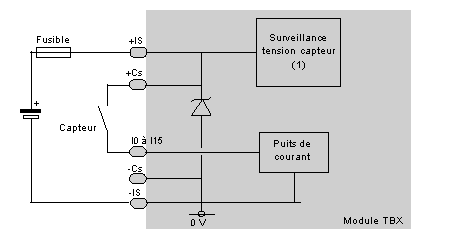

L'illustration suivante montre le schéma de principe d'une entrée à puits de courant.
1
Seuil garanti de contrôle tension OK : > 18 V, seuil garanti de contrôle tension défectueux : < 14 V.

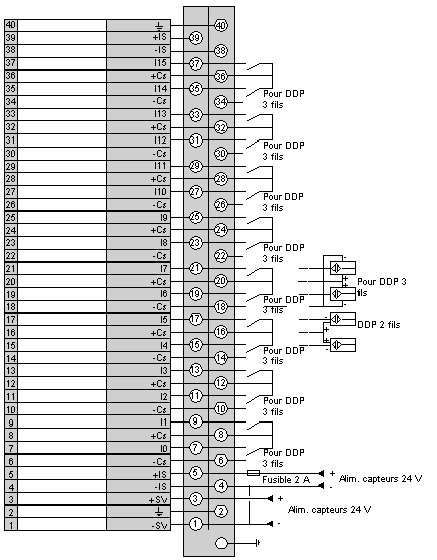

Le schéma suivant illustre le câblage du bornier.
NOTE : un fusible de 2 A à action rapide, relié aux bornes IS de l'alimentation du capteur, est requis pour protéger les bornes
Cs contre les courts-circuits.
Il n'est pas nécessaire de relier entre elles les deux bornes +IS ainsi que les deux bornes -IS. Par contre, il est obligatoire de relier la borne -SV et une borne -IS (0 V).
