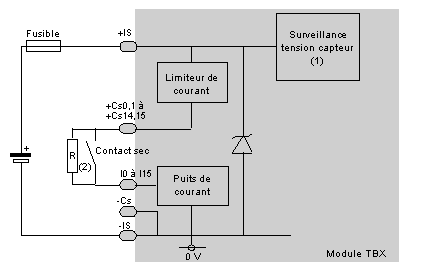

L'illustration suivante montre le schéma de principe d'une entrée avec contrôle du câblage.
1
Seuil garanti de contrôle tension OK : > 18 V, seuil garanti de contrôle tension défectueux : < 14 V.
2
La résistance R permet dans le cas d’un contact sec ou d’un capteur DDP 3 fils, de profiter de la fonction contrôle de filerie en entrée.

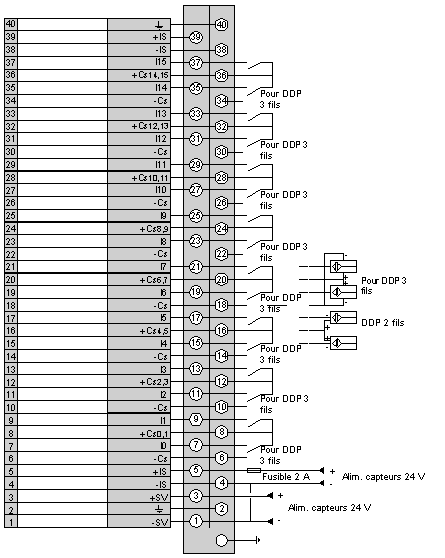

Le schéma suivant illustre le câblage du bornier.
NOTE : il est obligatoire de câbler un fusible externe 2 A de type très rapide, sur l’alimentation des capteurs IS.
Il n'est pas nécessaire de relier entre elles
les deux bornes +IS ainsi que les deux bornes -IS. Par contre, il est obligatoire de relier entre elles la borne -SV et une borne -IS (0 V).
