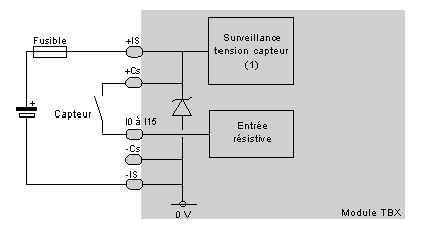

L'illustration suivante montre le schéma de principe d'une entrée résistive.
1
Seuil garanti de contrôle tension OK : > 18 V, seuil garanti de contrôle tension défectueux : < 14 V.
Le schéma suivant illustre le câblage du bornier.
NOTE : les bornes Cs n'étant pas protégées contre les courts-circuits, il est obligatoire de câbler un fusible très rapide 2 A sur l'alimentation des capteurs IS.
Il n'est pas nécessaire de relier entre elles les deux bornes +IS ainsi que les deux bornes -IS. Par contre, il est obligatoire de relier entre elles la borne -SV et une borne -IS (0 V).
