Raccordement du module TBX EEP 1622
(Traduction du document original anglais)
A propos de nous
Schéma de principe

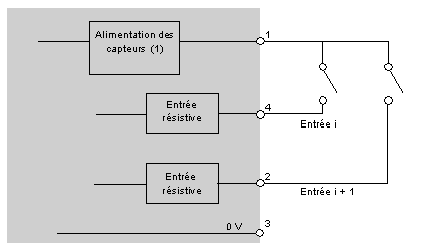

L'illustration suivante montre le schéma de principe d'une entrée résistive.
1
L'alimentation des capteurs est fournie par le module.
Câblage des connecteurs d'entrée

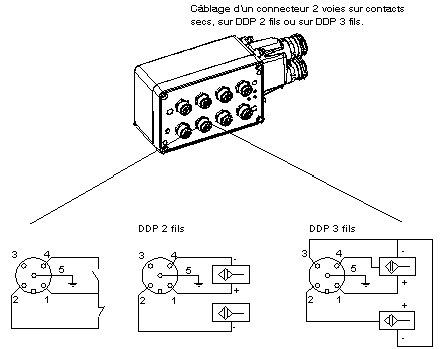

Le schéma suivant illustre le câblage des connecteurs d'entrées.
NOTE : le module est alimenté par câble TBX FP CB100.
AVERTISSEMENT
COURT-CIRCUIT - PERTE D'ETANCHEITE
Placez des bouchons obturateurs sur les emplacements sur lesquels les voies ne sont pas utilisées afin de conserver l'étanchéité IP65.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
