Raccordement du module TBX ESP 08C22
(Traduction du document original anglais)
Schéma de principe
L'illustration suivante montre le schéma de principe d'une sortie statique 24 V 0,5 A.
1
Seuil garanti de contrôle tension OK : > 18 V, seuil garanti de contrôle tension défectueux : < 14 V.
2
Cette alimentation est fournie par le connecteur TBX BAS 10.
Câblage des connecteurs de sortie

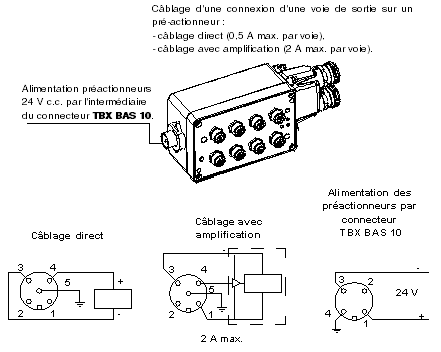

Le schéma suivant illustre le câblage des connecteurs de sortie.
NOTE : le module est alimenté par câble TBX FP CB100.
Le tableau suivant fournit le courant maximum admissible par module.
Nombre de voies
Courant maximum de sortie par module
8 voies directes
8 x 0,5 A = 4 A
6 voies directes
2 voies amplifiées
6 x 0,5 A + 2 x 1 A = 5 A
7 voies directes
1 voie amplifiée
7 x 0,5 A + 1 x 2 A = 5,5 A
AVERTISSEMENT
COURT-CIRCUIT - PERTE D'ETANCHEITE
Placez des bouchons obturateurs sur les emplacements sur lesquels les voies ne sont pas utilisées afin de conserver l'étanchéité IP65.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Raccordement du connecteur TBX BAS 10

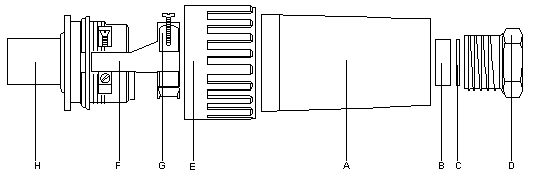

Le dessin suivant illustre les différentes parties du connecteur TBX BAS 10.
Le raccordement du câble (diamètre compris entre 7,5 et 10 mm) s'effectue sur un bornier à vis. Le tableau suivant décrit sa mise en œuvre.
Etape
Opération
1
Dénudez le câble sur 2 cm maximum.
2
Montez le connecteur de la façon suivante :
  • Assemblez les pièces A, B, C et D, vissez sans forcer la pièce D.
  • Montez la pièce E sur la pièce H.
3
Faites passer le câble dans la première pièce assemblée (presse-étoupe).
4
Serrez les fils sur les bornes de la seconde pièce (+ sur la borne 1, - sur la borne 3, terre de protection sur la borne 4).
Attention : si les alimentations 24 V du module et le 24 V des pré-actionneurs ne sont pas isolées, une inversion de polarité peut détruire le module.
5
Montez la pièce F sur la pièce H.
6
Fixez le câble dans le serre-câble F, au moyen de la pièce G et des deux vis disponibles.
7
Assemblez les deux pièces du connecteur et serrez le presse-étoupe D.
