Raccordement du module TBX EEP 08C22
(Traduction du document original anglais)
A propos de nous

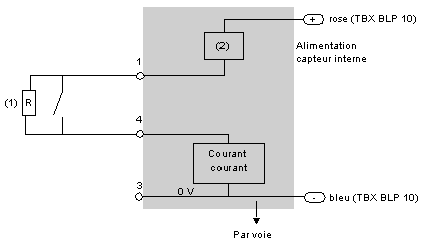

Schéma de principe
L'illustration suivante montre le schéma de principe d'une entrée avec contrôle du câblage.
1
La résistance R permet dans le cas d'un contact sec ou d'un capteur DDP 3 fils, de profiter de la fonction de contrôle de filerie en entrée.
2
L'alimentation des capteurs est fournie par le module.

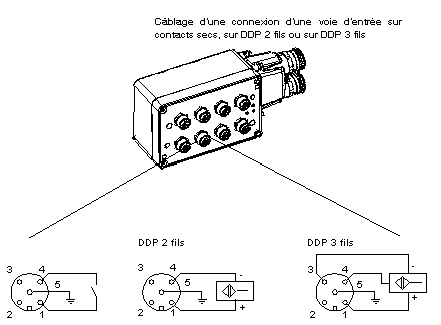

Câblage des connecteurs d'entrée
Le schéma suivant illustre le câblage des connecteurs d'entrées.
NOTE : le module est alimenté par câble TBX FP CB100.
AVERTISSEMENT
COURT-CIRCUIT - PERTE D'ETANCHEITE
Placez les bouchons obturateurs sur les emplacements sur lesquels les voies ne sont pas utilisées (couple de serrage des presse-étoupes : 1 Nm), afin de maintenir l'étanchéité IP65.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
