Raccordement du module TBX CSP 1625
(Traduction du document original anglais)

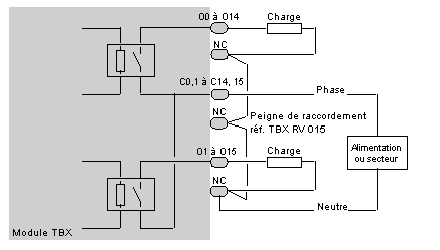

Schéma de principe
L'illustration suivante montre le schéma de principe d'une sortie à relais (contacts à fermeture).
Câblage du bornier
Le schéma de câblage suivant représente un exemple de câblage : les sorties du module sont organisées par l'utilisateur en trois groupes alimentés séparément (sorties 0 à 9, sorties 10 et 11 et sorties 12 à 15).
Les bornes NC ne sont pas câblées dans le module, mais servent à la distribution du neutre de l'alimentation sur les différentes charges. On utilise pour cela des peignes de raccordement, référencés TBX RV 015.
Un peigne de raccordement est également utilisé pour raccorder les communs des relais (C0,1, C2,3, ...) à la phase de l'alimentation.

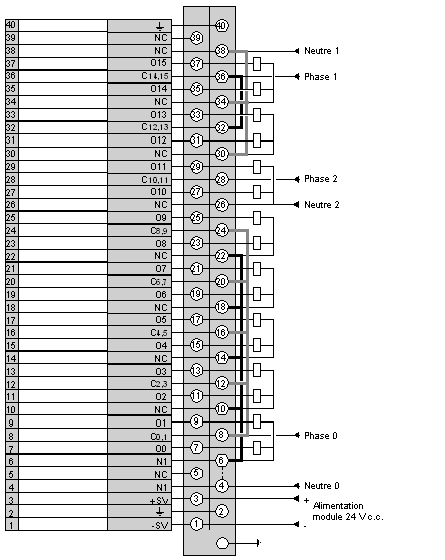

Le schéma suivant illustre le câblage du bornier.
NOTE : Les deux  bornes N1 sont connectés entre elles en interne.
