Raccordement du module TBX CSP 1622
(Traduction du document original anglais)
A propos de nous

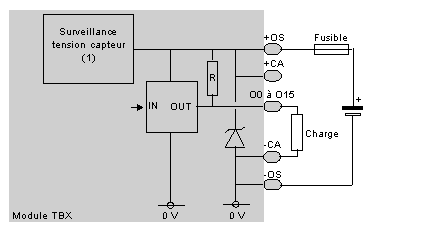

Schéma de principe
L’illustration suivante montre le schéma de principe d’une sortie statique 24 V 0,5 A.
1
Seuil garanti de contrôle tension OK : > 18 V, seuil garanti de contrôle tension défectueux : < 14 V.
Câblage du bornier
Le schéma suivant illustre le câblage du bornier.
NOTE : il est obligatoire de relier entre elles les deux bornes +OS ainsi que les deux bornes -OS. Il est également obligatoire de relier entre elles la borne -SV et une borne -OS (0 V).
