Visualisation des défauts des modules TBX analogiques
(Traduction du document original anglais)
A propos de nous
Description

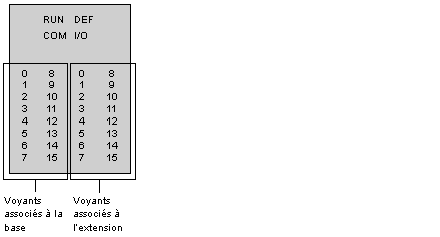

Le dessin suivant illustre les voyants du bloc de visualisation des modules TBX analogiques.
Le tableau suivant montre le fonctionnement des voyants de signalisation des modules d'entrées/sorties distribuées TBX.
Voyants
Allumé
Clignotant
Eteint
COM
(jaune)
Indique qu'une trame Fipio est envoyée ou reçue.
-
-
I/O (1)
(rouge)
Défaut du câblage ou des capteurs/pré-actionneurs :
  • court-circuit,
  • circuit ouvert,
  • absence de tension.
-
Pas de défaut externe.
Voie 0 à 3 (2)
(rouge)
-
Défaut de la voie associée.
Un défaut de voie est détecté sur défaut de liaison capteur.
-
Voie 0 à 15
(rouge)
-
Lorsque l'ensemble des voyants 0 à 15 sont clignotants (certains pouvant être allumés en fixe) cela signifie qu'un défaut interne est détecté. Dans ce cas il est nécessaire de changer le module.
Remarque : sur défaut interne d'une extension, vérifiez que l'extension soit bien connectée et alimentée.
-
Légende :
(1)
Voyant non utilisé pour les modules TBX ASS 200 et TBX AMS 620.
(2)
Uniquement sur le module TBX AES 400.
