Mise à la terre des modules IP20
Les oreilles de fixation des embases monoblocs ou modulaires sont équipées d'une patte métallique reliée à la terre fonctionnelle du module. Cette liaison permet de garantir un bon fonctionnement des modules TBX, à condition toutefois que les modules soient montés sur des supports métalliques correctement raccordés à la terre.
Les modules de base et d'extension doivent être montés sur le même support ou sur des supports correctement reliés entre eux.

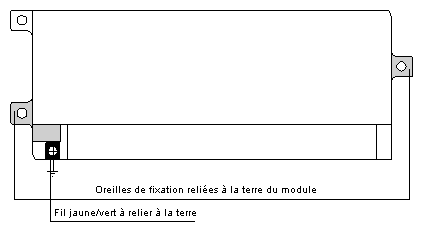

Le dessin suivant illustre la mise à la terre des modules TBX IP20.
Mise à la terre des modules IP65
La mise à la terre du module TBX IP65 se fait par l'intermédiaire du connecteur TBX BLP 10 pour les modules d'entrées TBX EEP 08C22/EEP 1622.
Elle se fait de la même manière pour les modules de sorties TBX ESP 08C22/EEP 1622 et par le fil de terre arrivant sur le connecteur TBX BAS 10 d'alimentation des préactionneurs.
Mise à la terre des capteurs et/ou pré-actionneurs (IP20)
Utilisez pour cela la barrette de masse, référencée TBX GND 015, qui se fixe sur les bornes de terre 2 et 40 du module et qui permet de raccorder les blindages de protection des capteurs et/ou des préactionneurs.
NOTE : il est à noter que cette liaison à la terre est supprimée lorsque le bornier est déconnecté.

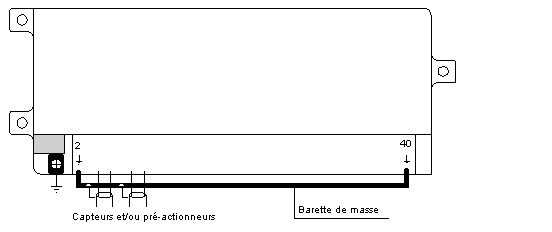

Le dessin suivant illustre la mise à la terre des capteurs et/ou pré-actionneurs (IP20).
Mise à la terre des capteurs et/ou pré-actionneurs (IP65)
La mise à la terre des capteurs et des actionneurs (IP65) se fait par l'intermédiaire de la borne 5 des connecteurs d'entrées/sorties M12.
Les bornes des modules TBX permettent d'utiliser les tailles de câble suivantes :
-
câble de 1 x 1,5 mm2 avec embout ou 2,5 mm2 maximum (0,2 mm2 minimum) sans embout,
-
câble soupe de 2 x 1 mm2 maximum avec embout.
Toutefois, afin de faciliter le câblage et d'augmenter l'accessibilité, il est recommandé d'utiliser un câble souple de 1 mm2 équipé d'un embout de câblage surmoulé (référence : DZ5-CE 010).
