Ces modules d'entrées/sorties distribuées peuvent s'installer dans une armoire, dans un coffret sous forme d'équipements électriques ou dans un boîtier de protection placé au plus près des capteurs et préactionneurs.
Leur implantation peut se faire en ligne (horizontale ou verticale) et dans ce cas les oreilles de fixation imposent la distance minimale entre deux modules. La distance maximale est fixée par la longueur du câble d'extension.
Le dessin suivant illustre l'implantation horizontale en ligne des modules TBX IP20.
Le dessin suivant illustre l'implantation verticale en ligne des modules TBX IP20.
Dans une implantation superposée, la distance est fixée par la longueur du câble d'extension (4 à 5 cm minimum).

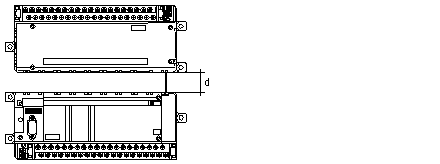

Le dessin suivant illustre l'implantation superposée des modules TBX IP20.
d
Distance fixée par le câble d'extension (4 à 5 cm min.).
