Diagnostics d'un module analogique

Présentation

La fonction Diagnostic du module affiche les défauts actuels, le cas échéant, selon leur catégorie :

défauts internes :
- Pannes du module,
- autotest en cours,
défauts externes :
- défaut bornier,
autres défauts :
- défaut de configuration,
- Module absent ou désactivé,
- Voie en défaut.

Un module en défaut est indiqué par l'affichage de certains voyants rouges tels que :

Dans la fenêtre du bus Fipio :
- Le numéro du point de connexion du module sur le bus Fipio est rouge.
Sur tous les écrans au niveau du module :
- les voyants Err et I/O, selon le type de défaut ;
- le voyant Channel dans la zone Voie.
Le voyant rouge sous l'onglet Défaut.

NOTE : Si vous déconnectez un module d'extension du module de base lorsqu'il est configuré, le module de base apparaîtra, à la mise sous tension, comme défaillant sur le bus Fipio et le voyant I/O passera au rouge.

Marche à suivre

Le tableau suivant présente la marche à suivre pour accéder à l’écran Défaut module.

Etape	Action
1	Ouvrez le module sur lequel vous voulez exécuter les diagnostics.

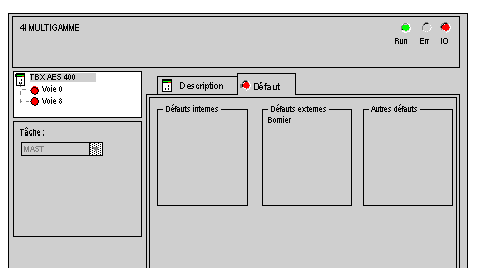

2	Cliquez sur la référence du module dans la zone de la voie et sélectionnez l'onglet Défaut. Résultat : La liste des défauts du module s'affiche. Remarque : En cas de défaillance grave, d'absence du module, de certains défauts de configuration ou d'un défaut majeur de configuration, l'accès à l'écran de diagnostics du module est impossible. Le message suivant s'affiche alors : "Le module est absent ou différent de celui configuré à cette position."

Etape

Action

Ouvrez le module sur lequel vous voulez exécuter les diagnostics.

Cliquez sur la référence du module dans la zone de la voie et sélectionnez l'onglet Défaut.

Résultat : La liste des défauts du module s'affiche.

Remarque : En cas de défaillance grave, d'absence du module, de certains défauts de configuration ou d'un défaut majeur de configuration, l'accès à l'écran de diagnostics du module est impossible. Le message suivant s'affiche alors : "Le module est absent ou différent de celui configuré à cette position."
