Fonction Calibration d'un module analogique TBX distant
(Traduction du document original anglais)
A propos de nous
Introduction
Cette fonction n'est accessible qu'en mode connecté. Elle permet de recalibrer les voies de chaque module TBX analogique d'entrée d'une application.
La calibration permet de corriger les dérives à long terme du module. Elle permet aussi d'optimiser la précision de la mesure à une température ambiante autre que 25 °C.
Marche à suivre
Marche à suivre pour accéder à la fonction Calibration :
Etape
Action
1
Accédez à l'écran de configuration du bus Fipio.
2
Double-cliquez sur le module TBX analogique à calibrer.
3
Sélectionnez l’onglet Calibration.
Résultat : l'écran de Calibration apparaît.
Illustration

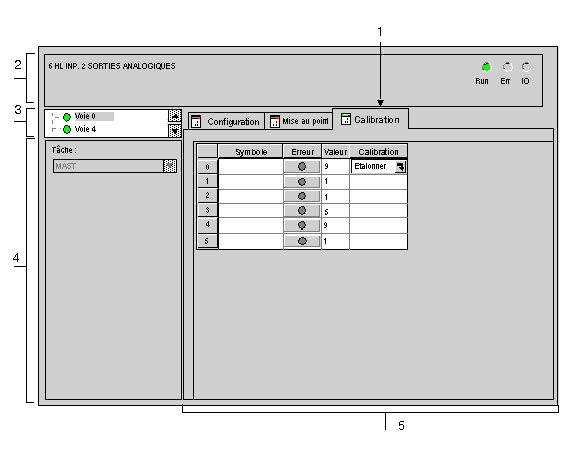

La figure ci-dessous montre un exemple d'écran de calibration.
Description
Le tableau ci-dessous présente les différents éléments de l'écran de calibration et leurs fonctions.
Repère
Elément
Fonction
1
Onglets
L'onglet en avant plan indique le mode en cours (Calibration pour cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes disponibles sont :
  • Calibration accessible seulement en mode connecté,
  • Mise au point accessible seulement en mode connecté,
  • Configuration.
2
Zone Module
Rappelle l'intitulé abrégé du module.
Dans la même zone, 3 voyants indiquent l'état du module en mode connecté :
  • RUN indique l'état de fonctionnement du module,
  • ERR signale un défaut interne au module,
  • I/O signale un défaut externe au module ou un défaut applicatif.
3
Zone Voie
Permet :
  • en cliquant sur la référence de l'équipement d'afficher les onglets :
    • Description qui donne les caractéristiques de l'équipement.
    • Objets d'E/S qui permet de présymboliser les objets d’entrées/sorties.
    • Défaut qui donne accès aux défauts de l'équipement (en mode connecté).
  • en cliquant sur la Voie permet de choisir la voie ou le groupe de voies (4 au maximum) à mettre au point. Sur la gauche du symbole se trouve la copie du voyant de signalisation voie CHx.
4
Zone Paramètres généraux
Rappelle la tâche MAST ou FAST configurée. Cette rubrique est figée.
5
Zone de visualisation
Pendant la calibration toutes les mesures sont invalides, le filtrage et les alignements sont inhibés.
NOTE : les voyants et commandes non disponibles sont grisés.
Liste
Suivant le type du moduleTBX AES 400 et TBX AMS 620 les procédures de calibation sont différentes.
