Alignement d'une voie d'entrée
(Traduction du document original anglais)
A propos de nous
Présentation
La procédure d'alignement d'une entrée permet d'ajouter une valeur d'offset à la valeur mesurée par cette entrée et ceci afin de compenser un décalage du capteur (par exemple, ajuster la mesure à 0 °C d'une sonde Pt100 plongée dans un seau de glace pour réglage).
Marche à suivre
Le tableau ci-dessous donne la marche à suivre pour aligner une voie d’entrée :
Etape
Action pour une voie
1
Accédez à l’écran de mise au point.
2
Sélectionnez la voie à aligner dans la zone paramètres en cours et double-cliquez sur la case correspondante dans la colonne Alignement.
3

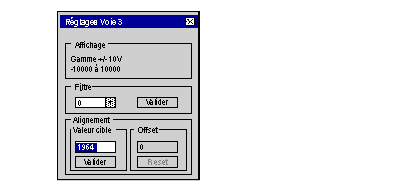

Cliquez sur la case située dans le champ Valeur cible de la boîte de dialogue Réglage Voie et tapez la nouvelle valeur d’alignement.
4
Validez cette nouvelle valeur d’alignement par un clic sur le bouton Valider.
Résultat : La nouvelle valeur d’offset est appliquée et s'affiche dans la colonne Alignement.
5
Refermez la boîte de dialogue Réglage Voie.
Notes
NOTE : Lorsque l'offset d'alignement est modifié par programme par l'instruction WRITE_PARAM, sa valeur doit être comprise entre +1 500 et -1 500.
NOTE : La valeur d'offset calculée ne tient compte que des commandes "clavier" de l'utilisateur. L'exécution simultanée du programme (RUN) réglant lui aussi l'alignement rend l'offset erroné.
