Modification du format d'affichage d'une voie thermocouple ou thermosonde

Présentation

Ce paramètre définit le format d'affichage de la mesure d'une voie d'un module analogique dont la gamme est configurée en thermocouple ou en thermosonde.

Le format d'affichage peut être pour un affichage en degrés Celcius ou en degrés Fahrenheit, avec signalement éventuel de court-circuit ou de circuit ouvert.

Le format d'affichage peut être :

normalisé, l'échelle est celle par défaut du thermocouple ou de la thermosonde choisi, définie en dixiéme de degré (par exemple : -600 à +1 100 de C pour une sonde Ni1000) (1/10F ou 1/10C),
utilisateur, l'échelle par défaut peut être modifiée par l'utilisateur.

Marche à suivre

Le tableau ci-dessous donne la marche à suivre pour définir l'échelle d'affichage affectée à une voie d'un module analogique.

Etape	Action
1	Accédez à l'écran de configuration du module désiré.
2	Cliquez dans la cellule de la colonne Echelle de la voie à paramétrer. Résultat : une flèche apparaît.

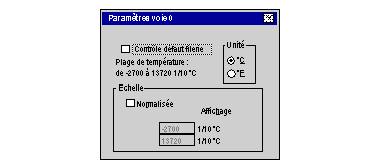

3	Cliquez sur la flèche dans la cellule de la colonne Echelle de la voie à paramétrer. Résultat : la boîte de dialogue Paramètres voie s'affiche.
4	Cochez la case Contrôle défaut filerie si vous souhaitez activer cette fonction.
5	Choisissez l'unité de température en cochant °C ou °F.
6	Cochez la case Normalisée pour un affichage normalisé.
7	Valider le choix en refermant la boîte de dialogue. Remarque : si les valeurs par défaut ont été choisies (affichage normalisé), la cellule correspondante dans la colonne Echelle indique %. quelque soit l'unité de température choisie. Sinon, elle indique User (affichage utilisateur).
8	Validez la modification par la commande Edition → Valider.
