Surveillance des dépassements des sorties du module TBX ASS 200

Introduction

Le module TSX ASS 200 comporte un dispositif de contrôle de dépassement.

Caractéristiques des gammes

Les bornes et les précisions des différentes gammes sont les suivantes :

Gamme	Borne inférieure	Borne supérieure	Précision
+/- 10V	-10000	+10000	conversion sur 11 bits + signe de -2048 à +2047 points
0.20mA	0	+10000	conversion sur 11 bits de 0 à +2047 points
4.20mA	0	+10000	conversion sur 11 bits de 0 à +2047 points

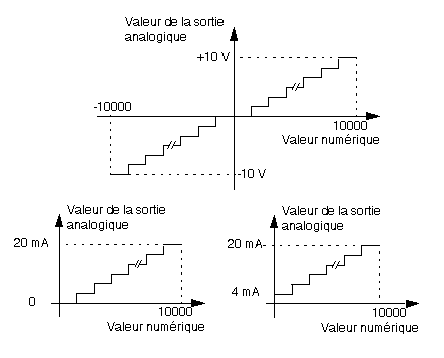

Illustration

Indications de dépassement

Si les valeurs fournies par l’application sont en dehors des bornes, il y a saturation à la valeur de la borne dépassée. Le dépassement est signalé par :

Nom du bit	Signification
%I\b.e\r.m.c.ERR	Si égal à 1 il indique un dépassement de gamme sur la voie.
