Description de l'écran de mise au point d'un module distant TOR
(Traduction du document original anglais)
Présentation
L'écran de mise au point affiche en temps réel la valeur et l'état de chacune des voies du module sélectionné. Il permet également d'accéder à la commande des voies (forçage de la valeur d'entrée ou de sortie, ...).
Illustration

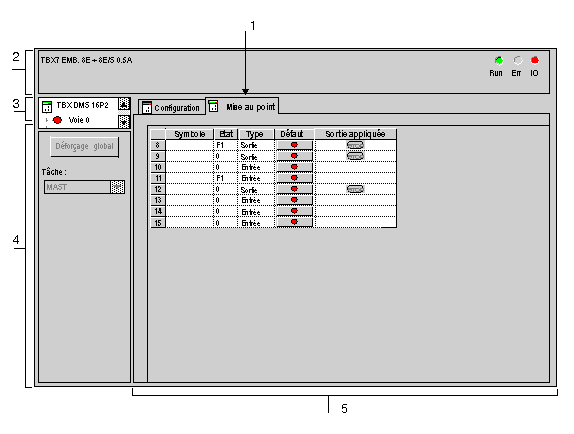

La figure ci-dessous représente un écran de mise au point.
Description
Le tableau suivant présente les différents éléments de l'écran de mise au point et leurs fonctions.
Repère
Elément
Fonction
1
Onglets
L'onglet en avant plan indique le mode en cours (Mise au point pour cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant.
  • Mise au point accessible seulement en mode connecté,
  • Configuration.
2
Zone Module
Rappelle l'intitulé abrégé du module.
Dans la même zone, 3 voyants indiquent le mode de fonctionnement du module :
  • RUN indique l'état de fonctionnement du module,
  • ERR signale un défaut interne au module,
  • I/O signale un défaut externe au module ou un défaut applicatif.
3
Zone Voie
Permet :
  • en cliquant sur la référence de l'équipement d'afficher les onglets :
    • Description qui donne les caractéristiques de l'équipement,
    • Objets d’E/S qui permet de présymboliser les objets d'entrées/sorties.
    • Défaut qui donne accès aux défauts de l'équipement (en mode connecté).
  • en cliquant sur la Voie permet de choisir la voie ou le groupe de voies (8 au maximum) à mettre au point. Sur la gauche du symbole se trouve la copie du voyant de signalisation voie CHx.
4
Zone Paramètres généraux
Rappelle le paramétrage de la voie :
  • Tâche : rappelle la tâche MAST ou FAST configurée. Cette rubrique est figée.
  • Fonction : le bouton Déforçage global fournit un accès direct à la fonction de déforçage global des voies.
5
Zone de paramètres en cours
Cette zone affiche l'état des entrées et sorties et les différents paramètres en cours.
Pour chacune des voies, il y a cinq colonnes :
  • Symbole affiche le symbole associé à la voie lorsque celui-ci a été défini par l'utilisateur (depuis l'éditeur de variables),
  • Etat visualise l'état de chacune des voies du module et permet leur forçage,
  • Type pour indiquer le type (entrée ou sortie),
  • Défaut fournit un accès direct au diagnostic voie par voie lorsque celles-ci sont en défaut (signalé par le voyant intégré au bouton d'accès au diagnostic, qui prend la couleur rouge),
  • Sortie appliquée pour indiquer la position de repli des sorties.
