Configuration d'un module d'entrées/sorties distant TBX : généralités
(Traduction du document original anglais)
A propos de nous
Présentation
L'écran de configuration du module, sélectionné sur le bus Fipio, affiche les paramètres associés aux voies d'entrées ou de sorties TOR.
Illustration

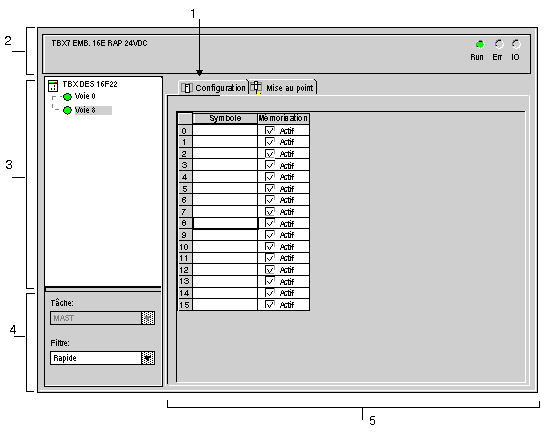

La figure ci-dessous représente un écran de configuration.
Description
Le tableau suivant présente les différents éléments de l'écran de configuration et leurs fonctions.
Repère
Elément
Fonction
1
Onglets
L'onglet en avant plan indique le mode en cours (Configuration pour cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes disponibles sont :
  • Configuration,
  • Mise au point accessible seulement en mode connecté.
2
Zone Module
Rappelle l'intitulé abrégé de l'équipement.
3
Zone Voie
Permet :
  • en cliquant sur la référence de l'équipement d'afficher les onglets :
    • Description qui donne les caractéristiques de l'équipement.
    • Objets d'E/S qui permet de présymboliser les objets d'entrées/sorties.
    • Défaut qui donne accès aux défauts de l'équipement (seulement en mode connecté).
  • en cliquant sur la Voie permet de choisir la voie ou le groupe de voies (8 au maximum) à configurer.
    A droite de la Voie, il se trouve le Symbole. Il s'agit du nom de la voie défini par l'utilisateur (au travers de l'éditeur de variables).
4
Zone Paramètres généraux
Cette zone permet de définir la tâche (MAST ou FAST) dans laquelle seront échangés les objets à échange implicite de la voie.
Suivant le type d'équipement Fipio configuré, il est possible de régler également :
  • le filtrage des voies,
  • le mode de repli,
  • le réarmement.
5
Zone de configuration
Cette zone permet le paramétrage des équipements.
