Comment configurer des voies programmables pour le module TBX DMS 16P22 ?
(Traduction du document original anglais)
A propos de nous
Présentation
Le module TBX DMS 16P22 possède, outre 8 voies d’entrées, 8 voies supplémentaires pouvant être configurées individuellement en voies d’entrée ou de sortie.
Ceci permet, à partir d'une même embase, de disposer de 16 entrées ou de 1 à 8 sorties et 15 à 8 entrées. Par défaut, l'embase est configurée en 16 entrées.
L'alimentation (+ et -) des capteurs et des pré‐actionneurs est commune.
NOTE : il n’est pas possible de reconfigurer le type de voies en mode connecté.
Illustration

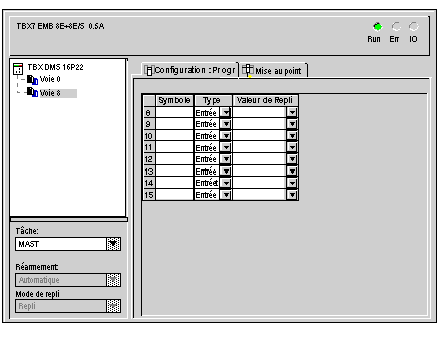

L'illustration ci-dessous représente l'écran de configuration du module TBX DMS 16P22.
Marche à suivre
Le tableau ci-dessous présente la marche à suivre pour configurer les voies programmables du module TBX DMS 16P22.
Etape
Action
1
Accédez à l’écran de configuration matérielle du module.
2
Sélectionnez dans la zone voie le deuxième groupe de la voie.
3
Sélectionnez l’onglet Configuration : Programmables.
4
Dans la zone de configuration paramétrez une à une les voies en entrées ou en sortie à l’aide de la liste déroulante située dans la colonne Type.
