Présentation du module TBX ASS 200

Généralités

L'embase TBX ASS 200 est un module de sorties analogiques comportant 2 voies isolées. Il doit obligatoirement être associé à un communicateur TBX LEP 030. Ce module offre pour chacune de ses sorties les plages suivantes :

Tension : 10 V,
Courant : 0/20 mA et 4/20 mA.

Description

Le module TBX ASS 200 associé au communicateur TBX LEP 030 prend en charge les fonctions suivantes :

actualisation des valeurs numériques correspondant aux valeurs de sorties analogiques transmises par l'automate,
traitement des erreurs de boîte de dialogue avec l'automate,
sélection de plage pour chaque sortie : tension, courant,
conversion numérique/analogique.

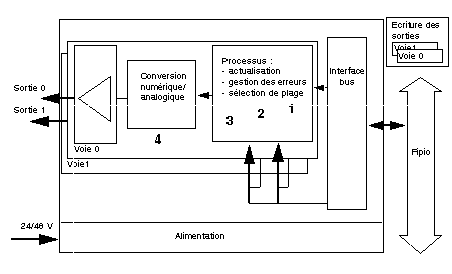

Description du module TBX ASS 200 associé au communicateur TBX LEP 030 :

Description

Le module TBX ASS 200 associé au communicateur TBX LEP 030 prend en charge les fonctions suivantes :

Adresse	Fonction
1	actualisation des valeurs numériques transmises par le processeur,
2	traitement des défauts de la boîte de dialogue de l'automate,
3	sélection de plage pour chaque sortie : tension, courant,
4	conversion numérique/analogique.

NOTE : Une voie ne peut être utilisée que dans une seule plage, courant ou tension.
