Ce processus permet de sélectionner le format d'affichage parmi les formats du programme utilisateur.
Affichage standard des plages électriques
Les valeurs sont affichées en unités standard (en % à 2 décimales, également avec le symbole °/
) :
|
Type de plage de valeurs
|
Affichage
|
|
plage unipolaire
0-10 V, 0-5 V, 0-20 mA, 4-20 mA
|
de 0 à 10 000 (0 °/  à 10 000 °/  ). |
|
plage bipolaire
+/-10 V
|
de -10 000 à +10 000 (-10 000 °/  à +10 000 °/  ). |
Affichage défini par l'utilisateur des plages électriques
L'utilisateur peut sélectionner la plage de valeurs dans laquelle sont exprimées les mesures, en choisissant :
-
la limite minimale correspondant au minimum de la plage : 0 (ou – 10 000 °/
),
-
la limite maximale correspondant au maximum de la plage : + 10000 °/
Les limites minimale et maximale sont comprises entre -31 128 et +31 128.
Exemple :
Utilisation d'un capteur 2/20 bars qui fournit un signal 0/20 mA et avec une caractéristique linéaire.
L'utilisateur est plus intéressé par la pression que par la valeur du courant. La meilleure résolution est obtenue en sélectionnant l'affichage utilisateur :
Le programme utilisateur emploie donc des valeurs exprimées directement dans l'unité physique, le millibar.

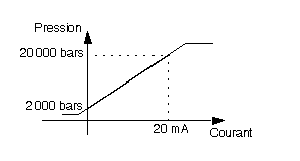

Illustration :
