Ce processus permet de sélectionner le format d'affichage parmi les formats du programme utilisateur.
Il faut différencier les plages électriques et les plages thermocouples ou thermosondes.
Affichage standard des plages électriques
Les valeurs sont affichées en unités standard (en % à 2 décimales, également avec le symbole °/
) :
|
Type de plage de valeurs
|
Affichage
|
|
plage unipolaire
0-10 V, 0-5 V, 0-20 mA, 4-20 mA
|
de 0 à 10 000 (0 °/  à 10 000 °/  ) |
|
plage bipolaire
+/-10 V
|
de -10 000 à +10 000 (-10 000 °/  à +10 000 °/  ) |
Affichage défini par l'utilisateur des plages électriques
L'utilisateur peut sélectionner la plage de valeurs dans laquelle sont exprimées les mesures, en choisissant :
-
la limite minimale correspondant au minimum de la plage : 0 (ou – 10 000 °/
),
-
la limite maximale correspondant au maximum de la plage : + 10000 °/
Les limites minimale et maximale sont comprises entre -31 128 et +31 128.
Exemple :
Utilisation d'un capteur 2/20 bars qui fournit un signal 0/20 mA et avec une caractéristique linéaire.
L'utilisateur est plus intéressé par la pression que par la valeur du courant. La meilleure résolution est obtenue en sélectionnant l'affichage utilisateur :
Le programme utilisateur emploie donc des valeurs exprimées directement dans l'unité physique, le millibar.
Illustration
Affichage des plages de thermocouples et de thermosondes
Avec le format d'affichage en température, les valeurs sont fournies en dixièmes de degré.
Avec l'affichage utilisateur, il est possible de choisir un affichage normalisé 0..10 000 en précisant les températures minimales et maximales correspondant à la plage de valeurs comprise entre 0 et 10 000.
La mesure fournie à l'application peut être appliquée directement par l'utilisateur, qui peut choisir entre les formats d'affichage normalisés et ceux en température.
Exemple :

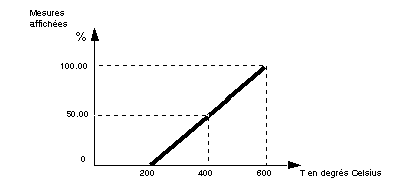

Thermocouple J connecté à un module TBX AES 400. L'utilisateur souhaite surveiller une plage de températures de 200 °C à 600 °C et obtenir un résultat exprimé en pourcentage de la plage dynamique.
Pour ce faire, sélectionnez un format d'affichage normalisé et définissez les limites :
La mesure accessible par programme est comprise entre 0 et 10 000.
Pour une température de 400 °C, le module fournit une valeur numérique égale à 5 000 pour la mesure, c'est-à-dire 50 % de la plage d'entrée dynamique.
Illustration :
