Description de la fonction
La fonction FORCE_BIT permet de forcer une variable booléenne de type EBOOL sur 0 ou sur 1. Si la variable est déjà forcée sur
0 (ou sur 1), cet EF peut remplacer par 1 (ou 0) la valeur forcée
sans appeler auparavant l'EF UNFORCE_BIT.
Les paramètres supplémentaires EN et ENO peuvent être configurés.
Avec Modsoft/NxT/Concept, vous ne pouvez pas forcer les sorties lorsque le commutateur de protection mémoire de l'UC Quantum est sur ON.
Dans Control Expert, vous pouvez forcer les sorties même lorsque le commutateur de protection mémoire de l'UC Quantum est sur ON.
Avec Modsoft/NxT/Concept, les sorties forcées conservent leurs valeurs après un démarrage à froid.
Avec Control Expert, les sorties forcées perdent leurs valeurs après un démarrage à froid.
| AVERTISSEMENT | |
|---|---|
COMPORTEMENT INATTENDU DES VARIABLES Vérifiez que le comportement des sorties forcées
est cohérent avec l'application. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |

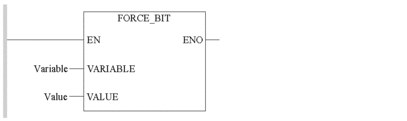

Représentation en LD
Représentation :
Représentation en FBD
Représentation :
Représentation en IL
Représentation :
CAL FORCE_BIT ( VARIABLE := Variable,VALUE := Value)Représentation en ST
Représentation :
FORCE_BIT ( VARIABLE := Variable,VALUE := Value)Description des paramètres
Le tableau suivant décrit les paramètres d’entrée :
Paramètre |
Type |
Commentaire |
|---|---|---|
VARIABLE |
|
La variable à forcer doit correspondre à une variable localisée de type EBOOL. |
VALUE |
|
Valeur de forçage |
