Description de la fonction

La fonction UNFORCE_BIT lève le forçage d'une variable de type EBOOL localisée. Si la variable n'est pas forcée, cet EF n'a aucun effet.

Les paramètres supplémentaires EN et ENO peuvent être configurés.

NOTE : le comportement de la fonction UNFORCE_BIT dépend de l'état du bit système %S79.
NOTE : Le comportement des sorties forcées (%M) est différent dans Modsoft/NxT/Concept et dans Control Expert.
  • Avec Modsoft/NxT/Concept, vous ne pouvez pas forcer les sorties lorsque le commutateur de protection mémoire de l'UC Quantum est sur ON.

    Dans Control Expert, vous pouvez forcer les sorties même lorsque le commutateur de protection mémoire de l'UC Quantum est sur ON.

  • Avec Modsoft/NxT/Concept, les sorties forcées conservent leurs valeurs après un démarrage à froid.

    Avec Control Expert, les sorties forcées perdent leurs valeurs après un démarrage à froid.

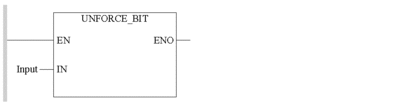

Représentation en LD

Représentation :

Représentation en FBD

Représentation :

Représentation en IL

Représentation :

CAL UNFORCE_BIT (IN := Input)

Représentation en ST

Représentation :

UNFORCE_BIT (IN := Input);

Description des paramètres

Le tableau suivant décrit le paramètre d'entrée :

Paramètre

Type

Commentaire

Input

EBOOL

La variable pour laquelle sera levé le forçage doit correspondre à une variable localisée de type EBOOL.
