Vue d'ensemble

Après avoir vérifié que les sections SFC sont dans l'état approprié, utilisez l'entrée RESUME pour définir tous les diagrammes SFC sur le mode d'action et de transition activé.

Pour connaître le comportement en cas d'interaction avec le bloc fonction SFCCNTRL, reportez-vous à la section Interaction avec le bloc fonction SFCCNTRL.

Vérification des diagrammes SFC

Exécution d'un cycle de restitution complet

Pour exécuter un cycle de restitution complet des diagrammes SFC, procédez comme suit :

Etape

Action

Commentaire

1

Chargez l'application.

Utilisez la même application que celle employée pour sauvegarder les étapes.

Selon les situations, cette action peut être facultative.

2

Réinitialisez l'entrée SAVE.

Cela empêche l'écrasement des données sauvegardées.

3

Réinitialisez l'entrée RESUME.

-

4

Sélectionnez Automate > Init.

Déjà exécuté si l'application vient d'être chargée.

Cette action peut être facultative.

5

Définissez l'entrée RESTORE.

Le front montant lance la restitution de tous les diagrammes de la prochaine section SFC exécutée.

Doit être défini avant l'exécution de RUN pour faire passer le SFC en mode désactivé.

6

Exécutez l'application.

-

7

Réinitialisez l'entrée RESTORE.

-

8

Vérifiez les diagrammes SFC.

Le front montant de l'entrée RESTORE désactive les actions et les transitions de tous les diagrammes SFC.

Remarque :

Veillez à éviter tout risque de blessure avant d'activer les diagrammes SFC. Consultez le message de sécurité Vérification des diagrammes SFC ci-dessus.

9

Activez chaque diagramme séparément avec Commande de l'animation SFC .

Selon les situations, cette action peut être facultative.

10

Définissez l'entrée RESUME.

Le front montant de l'entrée RESUME active toutes les transitions et actions SFC.

Remarque :

Cela supprime les indicateurs Inhiber transitions et Inhiber actions de toutes les sections SFC.

11

Réinitialisez l'entrée RESUME.

-

12

Définissez l'entrée SAVE.

Une fois le système redevenu opérationnel, vous pouvez à nouveau activer pour sauvegarder les étapes actives.

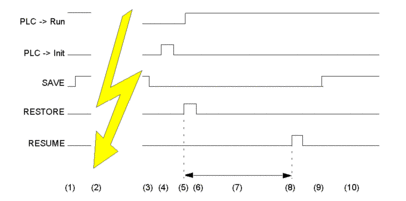

Schéma temporel

1 Marche normale.

2 Défaillance UC.

3 Réinitialisez l'entrée SAVE.

4 Sélectionnez PLC -> Init.

5 Définissez l'entrée RESTORE et sélectionnez PLC -> Run.

6 Réinitialisez l'entrée RESTORE.

7 Cela entraîne la désactivation de toutes les actions/transitions SFC (au nombre de 5). Il est maintenant possible d'activer les actions/transitions SFC à l'aide du SFC Animation Panel.

8 Définissez et réinitialisez l'entrée RESUME.

9 Définissez l'entrée SAVE.

10 Marche normale.
