Description

Description de la fonction

Ce bloc fonction permet de redémarrer tous les diagrammes SFC d'une application avec un ensemble d'étapes actives à un état donné, tel que sauvegardé avant une défaillance d'UC.

En situation de restitution, il est possible de définir un ensemble d'étapes qui représentent un état donné dans le processus et de continuer à partir de ce point.

Les diagrammes se comportent de la même manière que si INITCHART et SETSTEP étaient utilisés : la durée d'étape est remise à 0 et les actions P/P1 sont exécutées.

Pour plus d'informations, consultez Stratégie de sauvegarde/restitution.

AVERTISSEMENT

FONCTIONNEMENT D'EQUIPEMENT NON INTENTIONNEL

Vérifiez l'état de tous les diagrammes SFC avant de redémarrer l'application du processus.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

EN et ENO peuvent être configurés comme paramètres supplémentaires.

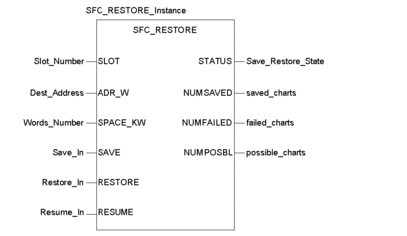

Représentation en FBD

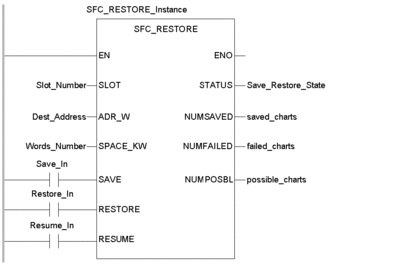

Représentation en LD

Représentation en IL

Représentation :

CAL SFC_RESTORE_Instance (SLOT:=Slot_Number,
    ADR_W:=Dest_Address, SPACE_KW:=Words_Number,
    SAVE:=Save_In, RESTORE:=Restore_In, RESUME:=Resume_In,
    STATUS=>Save_Restore_State, NUMSAVED=>saved_charts,
    NUMFAILED=>failed_charts, NUMPOSBL=>possible_charts)

Représentation en ST

Représentation :

SFC_RESTORE_Instance (SLOT:=Slot_Number,
    ADR_W:=Dest_Address, SPACE_KW:=Words_Number,
    SAVE:=Save_In, RESTORE:=Restore_In,
    RESUME:=Resume_In,
    STATUS=>Save_Restore_State, NUMSAVED=>saved_charts,
    NUMFAILED=>failed_charts, NUMPOSBL=>possible_charts);

Description des paramètres

Le bloc fonction SFC_RESTORE permet d'accéder à la mémoire (SLOT, ADR_W, SPACE_KW) et de sélectionner les modes possibles (SAVE, RESTORE, RESUME).

Il indique également l'état de l'opération (STATUS).

La quantité de mémoire, en tant que paramètre d'entrée (SPACE_KW), détermine l'espace pouvant être utilisé par l'interpréteur SFC.

Cette zone mémoire démarre à l'adresse donnée (ADR_W) et est considérée comme réservée à l'usage exclusif du système SFC.

Description des paramètres d'entrée

Paramètre	Type de données	Description
`SLOT`	INT	Emplacement de la carte PCMCIA 0 : emplacement supérieur (par défaut) 1 : emplacement inférieur
`ADR_W`	`DINT`	adresse de la zone d'archivage dans laquelle sont stockées les données SFC sur la carte mémoire (décalage de mot)
`SPACE_KW`	`INT`	Ce nombre détermine, en kilo-mots, la taille de la mémoire que l'interpréteur SFC est autorisé à utiliser. L'interpréteur SFC calcule le nombre de sections SFC pouvant être enregistrées dans cet espace. Le résultat est visualisé au niveau de la sortie `NUMPOSBL`. NOTE : Le nombre de sections SFC enregistrées est soumis à une limite système. Tout espace réservé au-delà de la limite système n'est pas utilisé.
`SAVE`	`BOOL`	0 : mode sauvegarde non sélectionné 1 : mode sauvegarde sélectionné actif uniquement si `RESTORE` = 0 et `RESUME` = 0 1->0 front descendant = sauvegarde arrêtée Cet événement est signalé au buffer de diagnostic.
`RESTORE`	`BOOL`	0 : mode restitution non sélectionné 0->1 front montant = étapes sauvegardées restituées de la zone de stockage dans chaque section SFC Cet événement est signalé au buffer de diagnostic. Toutes les sections SFC passent dans les modes `Inhiber transitions` et `Inhiber actions`. 1 : pas de `SAVE` / pas de `RESTORE` / pas de `RESUME` 1->0 front descendant = pas d'activité
`RESUME`	`BOOL`	0 : mode reprise non sélectionné 0->1 front montant = réactivation de tous les diagrammes SFC en mode normal si `RESTORE` = 0 Cet événement est signalé au buffer de diagnostic. 1 : pas d'activité, mais empêche l'exécution de `SAVE` 1->0 front descendant = pas d'activité

Description des paramètres de sortie

Paramètre	Type de données	Description
`STATUS`	`INT`	0 = OK message d'erreur `STATUS` (voir Messages d'erreur STATUS)
`NUMSAVED`	`INT`	nombre de sections SFC ayant fait l'objet d'une sauvegarde au cours du dernier cycle
`NUMFAILED`	`INT`	nombre de sections SFC n'ayant pas pu être sauvegardées au cours du dernier cycle
`NUMPOSBL`	`INT`	nombre de sections SFC pouvant être enregistrées dans l'espace mémoire donné
