Description de la fonction

Cette fonction est utilisée dans un code DFB afin de savoir si un paramètre d'entrée (broche) ou un paramètre d'E/S (broche) est connecté ou relié à une variable lors de l'utilisation d'une instance du DFB.

NOTE : cette fonction ne peut être utilisée que dans un code DFB. Le recours à la fonction IS_PAR_CON ailleurs que dans un code DFB n'est pas autorisé.

Dans le code DFB, vous devez saisir le nom des paramètres d'entrée ou d'E/S à vérifier. Il est impossible de saisir le numéro de broche. Pour plus d'informations, voir Exemple.

EN et ENO peuvent être configurés en tant que paramètres supplémentaires.

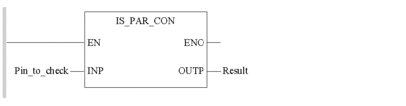

Représentation en FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD Pin_to_check IS_PAR_CON ST Result

Représentation en ST

Représentation :

Result := IS_PAR_CON (Pin_to_check) ;

Description des paramètres

Description du paramètre d'entrée :

Paramètres

Type de données

Signification

INP

Any

nom du paramètre (broche DFB) à vérifier

Description du paramètre de sortie :

Paramètres

Type de données

Signification

OUTP

BOOL

1 : Paramètre (broche DFB) connecté

0 : Paramètre (broche DFB) non connecté
