Description de la fonction

Cet EFB vous permet d'utiliser la fonction de redondance d'UC. Il parcourt (avec les autres EFB de redondance d'UC) la configuration des automates Quantum à la recherche des composants qui lui sont nécessaires. Ces composants correspondent à du matériel réellement connecté.

L'EFB REV_XFER permet d'envoyer deux registres (%SW62/63) de l'automate redondant vers l'automate primaire. Les deux registres EFB sont utilisés par le programme d'application (dans la première section) pour enregistrer les informations du diagnostic.

La fonction REV_XFER ne peut être utilisée que dans la première section exécutable du projet. Les adresses de paramètre TO_REV1 et TO_REV2 doivent se trouver dans la zone de non-transfert pour éviter d'être remplacées par l'UC primaire.

NOTE : lorsque l'automate est en mode local, aucune donnée n'est envoyée lors du transfert inverse, car la condition de redondance d'UC n'est plus valide.

EN et ENO sont projetés en tant que paramètres supplémentaires.

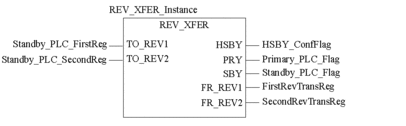

Représentation en FBD

Représentation :

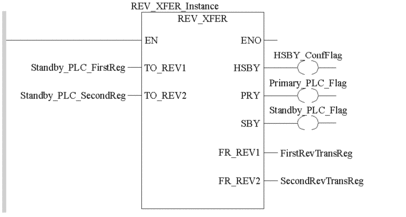

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL REV_XFER_Instance (TO_REV1:=Standby_PLC_FirstReg,
         TO_REV2:=Standby_PLC_SecondReg, HSBY=>HSBY_ConfFlag,
         PRY=>Primary_PLC_Flag, SBY=>Standby_PLC_Flag,
         FR_REV1=>FirstRevTransReg,
         FR_REV2=>SecondtRevTransReg)

Représentation en ST

Représentation :

REV_XFER_Instance (TO_REV1:=Standby_PLC_FirstReg,
         TO_REV2:=Standby_PLC_SecondReg, HSBY=>HSBY_ConfFlag,
         PRY=>Primary_PLC_Flag, SBY=>Standby_PLC_Flag,
         FR_REV1=>FirstRevTransReg,
         FR_REV2=>SecondtRevTransReg);

Description des paramètres

Description des paramètres d'entrée :

Paramètre

Type de données

Description

TO_REV1

INT

Décrit le premier registre de transfert inverse si l'automate est l'automate redondant. Les données de ce registre sont transférées de l'UC redondante vers l'UC primaire à chaque scrutation.

TO_REV2

INT

Décrit le second registre de transfert inverse si l'automate est l'UC redondante. Les données de ce registre sont transférées de l'UC redondante vers l'UC primaire à chaque scrutation.

Description des paramètres de sortie :

Paramètre

Type de données

Description

HSBY

BOOL

1 = Il s'agit d'une configuration de redondance d'UC.

0 = Il ne s'agit pas d'une configuration de redondance d'UC.

PRY

BOOL

1 = Cet automate est l'automate de l'UC primaire.

0 = Cet automate n'est pas l'automate de l'UC primaire.

SBY

BOOL

1 = Cet automate est l'automate de l'UC redondante.

0 = Cet automate n'est pas l'automate de l'UC redondante.

FR_REV1

INT

Contenu du premier registre de transfert inverse %SW62. Sortie uniquement si HSBY = 1.

FR_REV2

INT

Contenu du second registre de transfert inverse %SW63. Sortie uniquement si HSBY = 1.
