Description de la fonction

Cet EFB vous permet d'utiliser la fonction de redondance d'UC. Il parcourt (avec les autres EFB de redondance d'UC) la configuration des automates Quantum à la recherche des composants qui lui sont nécessaires.

Ces composants correspondent à du matériel réellement connecté. Par conséquent, il est impossible de garantir que cet EFB se comportera comme convenu sur les simulateurs.

HSBY_WR permet de définir différents modes de redondance d'UC pour l'UC primaire. L'application de chacun de ces modes entraîne la modification du registre de commande %SW60 du système de redondance d'UC, cette opération étant réalisée automatiquement par le bloc fonction. En l'absence de configuration de redondance d'UC, la sortie HSBY_ConfigurationFound est mise à 0. Sinon, elle est mise à 1.

EN et ENO peuvent être configurés comme paramètres supplémentaires.

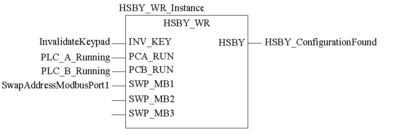

Représentation en FBD

Représentation :

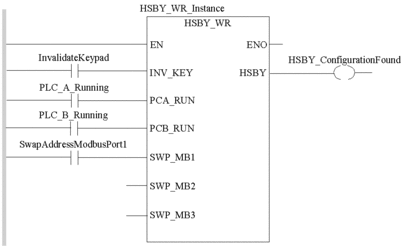

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL HSBY_WR_Instance (INV_KEY:=InvalidateKeypad,
         PCA_RUN:=PLC_A_Running, PCB_RUN:=PLC_B_Running,
         SWP_MB1:=SwapAddressModbusPort1,
         HSBY=>HSBY_ConfigurationFound)

Représentation en ST

Représentation :

HSBY_WR_Instance (INV_KEY:=InvalidateKeypad,
         PCA_RUN:=PLC_A_Running, PCB_RUN:=PLC_B_Running,
         SWP_MB1:=SwapAddressModbusPort1,
         HSBY=>HSBY_ConfigurationFound);

Description des paramètres

Description des paramètres d'entrée :

Paramètre

Type de données

Signification

INV_KEY

BOOL

Dans le sous-menu du bouton de l'automate du système de redondance d'UC :

1 = Les modifications ne sont pas autorisées.

0 = Les modifications sont autorisées.

PCA_RUN

BOOL

Sur un front descendant (1 -> 0), l'UC A du rack local est forcée en mode LOCAL.

Sur un front montant (0 -> 1) et si le mode de bouton est RUN, l'UC A est forcée en mode RUN.

PCB_RUN

BOOL

Sur un front descendant (1 -> 0), l'UC B du rack local est forcée en mode LOCAL.

Sur un front montant (0 -> 1) et si le mode de bouton est RUN, l'UC B est forcée en mode RUN.

SWP MB1

BOOL

En cas de basculement alors que le paramètre est à 0, l'adresse Modbus du port 1 du NOUVEL automate primaire change comme suit :

  • Adresse du nouvel automate primaire = adresse de l'ancienne UC primaire

  • Adresse du nouvel automate redondant = adresse de la nouvelle UC primaire + 128

En cas de basculement alors que le paramètre est à 1, l'adresse Modbus du port 1 de l'automate reste inchangée :

  • Adresse du nouvel automate primaire = adresse de l'ancienne UC redondante

  • Adresse du nouvel automate redondant = adresse de l'ancienne UC primaire

SWP_MB2

BOOL

Non utilisé. Réservé.

SWP MB3

BOOL

Non utilisé. Réservé.

Description des paramètres de sortie :

Paramètre

Type de données

Signification

HSBY

BOOL

1 = Configuration de redondance d'UC trouvée

0 = Configuration de redondance d'UC introuvable
