HSBY_RD

Description de la fonction

Cet EFB vous permet d'utiliser la fonction de redondance d'UC. Il parcourt (avec les autres EFB de redondance d'UC) la configuration des automates Quantum à la recherche des composants qui lui sont nécessaires.

Ces composants correspondent à du matériel réellement connecté. Par conséquent, il est impossible de garantir que cet EFB se comportera comme convenu sur les simulateurs.

L'EFB HSBY_RD examine le mot système %SW60 pour vérifier la présence d'une configuration de redondance d'UC :

En présence d'une configuration de redondance d'UC, le contenu du registre de commande est renvoyé et le paramètre de sortie HSBY_ConfigurationFound est mis à 1.
Dans le cas contraire, le contenu du registre de commande est renvoyé et le paramètre de sortie HSBY_ConfigurationFound est mis à 0.

EN et ENO peuvent être configurés comme paramètres supplémentaires.

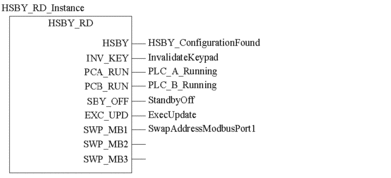

Représentation en FBD

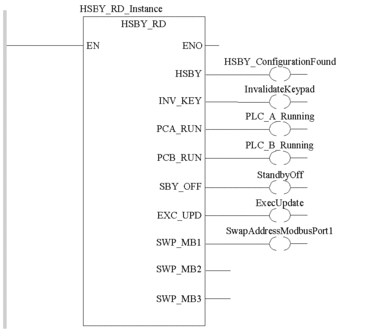

Représentation en LD

Représentation en IL

Représentation :

CAL HSBY_RD_Instance (HSBY=>HSBY_ConfigurationFound,
        INV_KEY=>InvalidateKeypad, PCA_RUN=>PLC_A_Running,
        PCB_RUN=>PLC_B_Running, SBY_OFF=>StandbyOff,
        EXC_UPD=>ExecUpdate, SWP_MB1=>SwapAddressModbusPort1)

Représentation en ST

Représentation :

HSBY_RD_Instance (HSBY=>HSBY_ConfigurationFound,
        INV_KEY=>InvalidateKeypad, PCA_RUN=>PLC_A_Running,
        PCB_RUN=>PLC_B_Running, SBY_OFF=>StandbyOff,
        EXC_UPD=>ExecUpdate,
        SWP_MB1=>SwapAddressModbusPort1);

Description des paramètres

Description des paramètres de sortie :

Paramètre	Type de données	Signification
`HSBY`	`BOOL`	1 = Configuration de redondance d'UC trouvée 0 = Configuration de redondance d'UC introuvable
`INV_KEY`	`BOOL`	1 = Le sous-menu du bouton de l'automate du système de redondance d'UC est désactivé. 0 = Le sous-menu du bouton de l'automate du système de redondance d'UC n'est pas désactivé.
`PCA_RUN`	`BOOL`	Pour l'automate du rack local avec l'UC A du système de redondance d'UC : 1 = Le registre de commande est sélectionné pour le mode RUN. 0 = Le registre de commande est sélectionné pour le mode LOCAL.
`PCB_RUN`	`BOOL`	Pour l'automate du rack local avec l'UC B du système de redondance d'UC : 1 = Le registre de commande est sélectionné pour le mode RUN. 0 = Le registre de commande est sélectionné pour le mode LOCAL.
`SBY_OFF`	`BOOL`	1 = ??? 0 = L'automate redondant passe en mode LOCAL dès que les deux automates reçoivent un programme différent.
`EXC_UPD`	`BOOL`	1 = Le système d'exploitation de l'automate redondant peut être mis à jour alors que l'automate primaire est en cours d'exécution. 0 = ??? (Une fois le système d'exploitation mis à jour, l'automate redondant repasse en mode CONNECTE.)
`SWP_MB1`	`BOOL`	Conséquence d'un basculement pour les ports Modbus 1 : 1 = Aucune permutation des adresses 0 = Permutation des adresses
`SWP_MB2`	`BOOL`	Non utilisé. Réservé.
`SWP_MB3`	`BOOL`	Non utilisé. Réservé.
