Description de la fonction
La fonction SYST_TIME permet de
renvoyer le temps écoulé depuis la fin du dernier cycle
de tâche.
EN et ENO peuvent être configurés comme
paramètres supplémentaires.

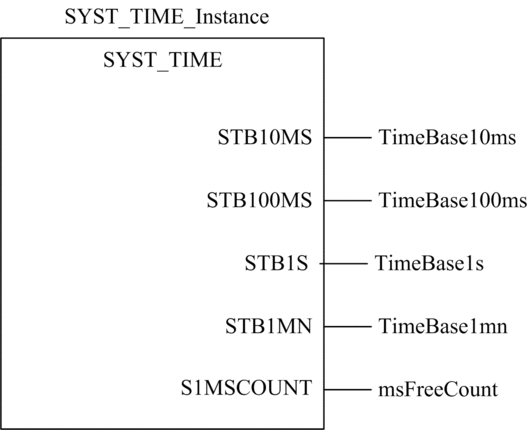

Représentation en FBD
Représentation
Description des paramètres
La fonction SYST_TIME est constituée
des paramètres suivants :
Paramètres de sortie :
STB10MSSTB100MSSTB1SSTB1MNS1MSCOUNT
Cette fonction n'a pas de paramètre d'entrée.
Paramètres de sortie
Paramètre |
Type de données |
Signification |
|---|---|---|
|
|
TimeBase10ms. Ce bit est activé/désactivé toutes les 5 ms. |
|
|
TimeBase100ms. Ce bit est activé/désactivé toutes les 50 ms. |
|
|
TimeBase1s. Ce bit est activé/désactivé toutes les 500 ms. |
|
|
TimeBase1mn. Ce bit est activé/désactivé toutes les 30 s. |
|
|
msFreeCount. Compteur libre avec incrément de 1 ms. |
