Description de la fonction

La fonction SYST_READ_TASK_BIT permet de lire et de renvoyer la valeur d'un bit de tâche système défini parmi les suivants : %S17, %S18 ou %S21.

EN et ENO peuvent être configurés comme paramètres supplémentaires.

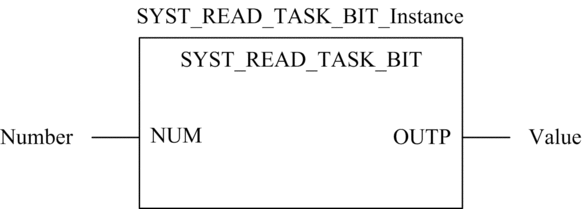

Représentation en FBD

Représentation

Description des paramètres

La fonction SYST_READ_TASK_BIT est constituée des paramètres suivants :

Paramètre d'entrée :

  • NUM

Paramètres de sortie :

  • OUTP

Paramètres d'entrée

Paramètre

Type de données

Signification

NUM

INT

Numéro du bit système de la tâche définie : %S17, %S18 ou %S21.

Paramètres de sortie

Paramètre

Type de données

Signification

OUTP

BOOL

Valeur du bit système.

ENO

BOOL

En cas de mappage, renvoie la valeur FALSE (0) si une valeur NUM non valide est configurée.
