Description de la fonction

Utilisez la fonction SYST_READ_FLOAT_STATUS pour lire %SW17 et renvoyer l'état d'une erreur détectée sur une opération en virgule flottante.

La fonction n'a pas de paramètre d'entrée.

EN et ENO peuvent être configurés comme paramètres supplémentaires.

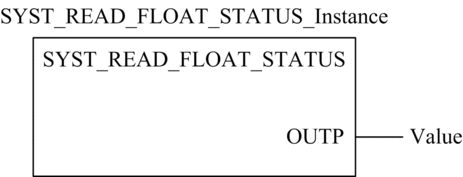

Représentation en FBD

Représentation

Description des paramètres

La fonction SYST_READ_FLOAT_STATUS est constituée des paramètres de sortie suivants :

  • OUTP

La fonction SYST_READ_FLOAT_STATUS n'a pas de paramètres d'entrée.

Paramètres de sortie

Paramètre

Type de données

Signification

OUTP

WORD

Mot d'état :

  • bit 0 = 1 : Opération non valide / le résultat n'est pas un nombre.

  • bit 1 = 1 : Opérande non normalisé / le résultat est acceptable.

  • bit 2 = 1 : Division par 0 / le résultat est l'infini.

  • bit 3 = 1 : Débordement / le résultat est l'infini.

  • bit 4 = 1 Dépassement par valeur inférieure / le résultat est 0.

  • bit 5 à bit 15 non utilisés
