Description de la fonction

Le bloc fonction HSBY_BUILD_OFFLINE permet d'effectuer des modifications en mode local dans un programme d'application d'un système Modicon M580 à redondance d'UC. Ce bloc fonction permet ou non les différences de génération en local.

Les paramètres supplémentaires EN et ENO peuvent aussi être configurés.

NOTE : Consultez la documentation sur la redondance d'UC Modicon M580 pour plus d'informations sur la modification d'application en mode local avec différence de génération en local autorisée .
NOTE : La fonction HSBY_BUILD_OFFLINE est disponible sur les UC avec micrologiciel SE version 2.15 ou ultérieure.

Représentation en FBD

Représentation :

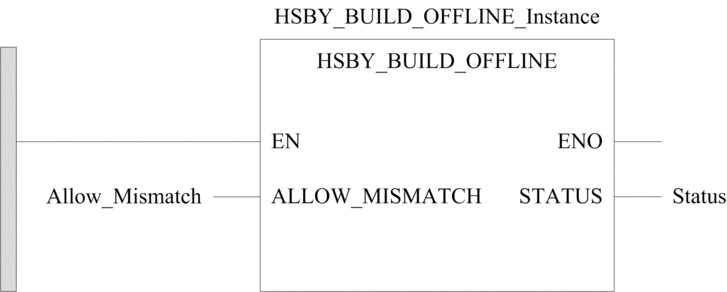

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL HSBY_BUILD_OFFLINE_Instance (ALLOW_MISMATCH:=Allow_Mismatch, STATUS=>Status)

Représentation en ST

Représentation :

HSBY_BUILD_OFFLINE_Instance (ALLOW_MISMATCH:=Allow_Mismatch, STATUS=>Status)

Description des paramètres

Le tableau suivant décrit le paramètre d'entrée :

Paramètre

Type

Commentaire

Allow_Mismatch

BOOL

Description des paramètres :

1 : Autoriser une différence de génération en local.

0 : Ne pas autoriser de différence de génération en local.

Le tableau suivant décrit le paramètre de sortie :

Paramètre

Type

Commentaire

Status

WORD

Rapport d'état :

0000 hex : Opération effectuée avec succès.

0001 hex : La version EFB n'est pas compatible avec la version du micrologiciel de l'UC.

0002 hex : L'application n'est pas une application à Redondance d'UC.

Description des paramètres ENO optionnels :

Valeur ENO

Description

1

Opération effectuée avec succès.

Le paramètre de sortie Status a pour valeur 0.

0

Opération non traitée.

Le paramètre de sortie Status n'est pas égal à 0 comme décrit dans le tableau de sortie précédent.
