Description de la fonction

Le bloc fonction GET_TS_EVT_M obtient les données horodatées dans :

• BMX ERT 1604T dans une station locale Modicon M340,

• BMX ERT 1604T dans des stations locales et distantes Modicon M580,

• UC BME P58 xxx Modicon M580,

• BMX CRA 312 10 d'un Modicon M580,

• BME CRA 312 10 d'un Modicon M580.

Cette fonction permet de lire la mémoire tampon des événements afin de les rendre accessibles à l'application automate.

Les paramètres supplémentaires EN et ENO peuvent être configurés.

Représentation en FBD

Représentation :

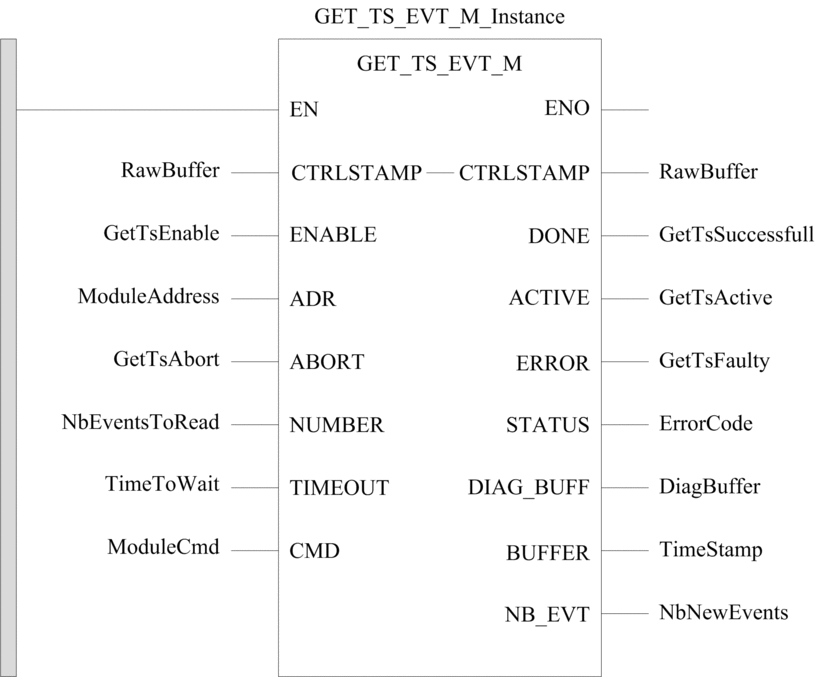

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL GET_TS_EVT_M_Instance (CTRLSTAMP:=RawBuffer, ENABLE:=GetTsEnable, ADR:=ModuleAddress, ABORT:=GetTsAbort, NUMBER:=NbEventsToRead, TIMEOUT:=TimeToWait, CMD:=ModuleCmd, DONE=>GetTsSuccessfull, ACTIVE=>GetTsActive, ERROR=>GetTsFaulty, STATUS=>ErrorCode, DIAG_BUFF=>DiagBuffer, BUFFER=>TimeStamp, NB_EVT=>NbNewEvents)

Représentation en ST

Représentation :

GET_TS_EVT_M_Instance (CTRLSTAMP:=RawBuffer, ENABLE:=GetTsEnable, ADR:=ModuleAddress, ABORT:=GetTsAbort, NUMBER:=NbEventsToRead, TIMEOUT:=TimeToWait, CMD:=ModuleCmd, DONE=>GetTsSuccessfull, ACTIVE=>GetTsActive, ERROR=>GetTsFaulty, STATUS=>ErrorCode, DIAG_BUFF=>DiagBuffer, BUFFER=>TimeStamp, NB_EVT=>NbNewEvents)

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Le tableau suivant décrit les paramètres de sortie :

Le tableau suivant décrit les paramètres d’entrée/sortie :

Description du paramètre STATUS

Le tableau suivant décrit le paramètre STATUS :

Description du paramètre CTRLSTAMP

Exemple de structure de DDT CTRL_STAMP et lien avec le tampon de l'automate :

L'exemple ci-dessus montre le contenu de CTRL_STAMP après l'écriture de 32 événements (1 entrée d'événement compte 6 mots) dans le tampon d'automate configuré comme suit :

• Le tampon de l'automate est localisé et il y a 32 événements à écrire.

• Arrêtez l'enregistrement lorsque le tampon est saturé et continuez avec la valeur précédente à la mise sous tension.

Structure du mot de MODE de fonctionnement :

Niveau du tampon :

• Si index de DEBUT = index de FIN, le tampon est vide

• Si index de FIN + 6 = index de DEBUT, le tampon est saturé (dans l'équation précédente, 6 représente la taille d'un événement). Le tampon est saturé lorsqu'il reste de l'espace pour un seul événement (6 x INT).

Le comportement de l'EFB en cas de tampon saturé dépend de la valeur du bit 1 du paramètre MODE de fonctionnement :

• Si le bit de comportement en cas de débordement du tampon d'enregistrements bruts est réglé sur 0 (arrêter l'enregistrement), le tampon n'est pas alimenté en nouvelles données.

• Si le bit de comportement en cas de débordement du tampon d'enregistrements bruts est réglé sur 1 (remplacer le tampon), les données anciennes sont remplacées par les nouvelles. Dans ce cas, l'EFB met à jour à la fois l'index de DEBUT et l'index de FIN.

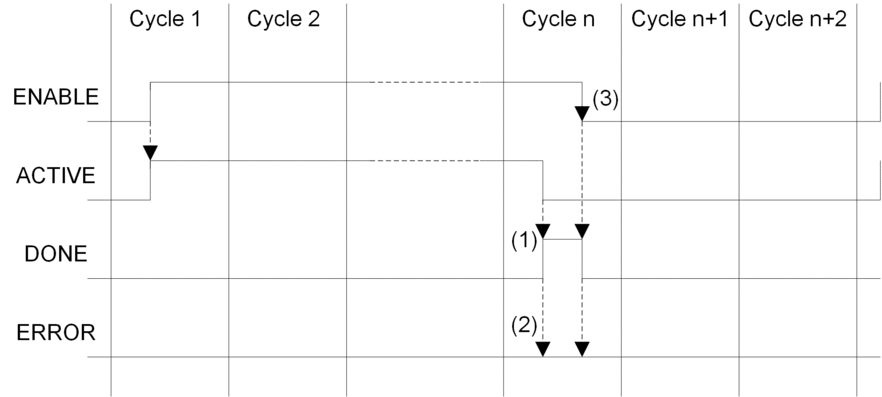

Mode de fonctionnement des paramètres Enable, Active, Done et Error

Les paramètres ENABLE, ACTIVE, DONE (ou SUCCESS) et ERROR fonctionnent de la manière suivante :

(1) DONE = 1 si aucune erreur, DONE = 0 si erreur

(2) ERROR = 0 si aucune erreur, ERROR = 1 si erreur

(3) Si le bit ENABLE est remis à 0 avant la fin, le bloc fonction est arrêté (bit actif à 0). Pour que l'exécution du bloc soit terminée, la valeur 1 doit être appliquée au bit ENABLE jusqu'à la fin de l'opération ou jusqu'à ce qu'une erreur se produise.

Le paramètre ENABLE est écrit par l'application.

Les paramètres ACTIVE, DONE et ERROR sont lus par l'application.

Pour ne lancer la fonction de communication qu'une seule fois, le signal ENABLE doit être remis à 0 dès que le paramètre ACTIVE est réglé sur 0. Si le paramètre ENABLE est maintenu à 1 lorsque le paramètre ACTIVE est réglé sur 0, la fonction de communication est relancée et le paramètre ACTIVE sera réglé sur 1 lors du cycle suivant.
