Description

Description de la fonction

La fonction SCHEDULE permet de commander des actions à des horaires et des dates prédéfinis ou calculés.

Elle règle sur 1 la sortie OUT si la date fournie par l’horloge de l’automate au moment de l’appel de la fonction appartient à la période programmée dans les paramètres d’entrée.

Les paramètres supplémentaires EN et ENO peuvent être configurés.

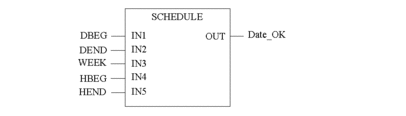

Représentation en FBD

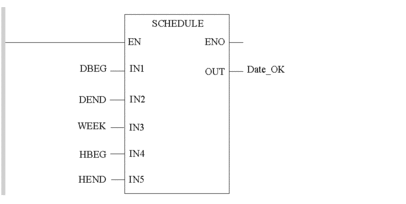

Représentation en LD

Représentation en IL

Représentation :

LD DBEG

SCHEDULE DEND, WEEK, HBEG, HEND, Date_OK

Représentation en ST

Représentation :

SCHEDULE(DBEG, DEND, WEEK, HBEG, HEND, Date_OK);

Description des paramètres

Le tableau ci-après décrit les paramètres d'entrée.

Paramètre	Type	Commentaire
`DBEG`	`INT`	Entier codant la date de début de la période (mois-jour) en BCD (valeurs limites : 01-01 à 12-31).
`DEND`	`INT`	Entier codant la date de fin de la période (mois-jour) en BCD (valeurs limites : 01-01 à 12-31).
`WEEK`	`INT`	Entier codant le ou les jours de la semaine pris en compte dans la période définie par les paramètres `DBEG` et `DEND`. Les sept bits de poids faible représentent les sept jours de la semaine : bit 6 = Lundi, bit 5 = Mardi, etc., bit 0 = Dimanche.
`HBEG`	`BYTE`	Entier double codant l'heure de début de la période dans la journée (heures-minutes-secondes) en BCD format heure du jour. Valeurs limites : 00:00:00, 23:59:59.
`HEND`	`BYTE`	Entier double codant l'heure de fin de la période dans la journée (heures-minutes-secondes) en BCD format heure du jour. Valeurs limites : 00:00:00, 23:59:59.

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
Date_OK	`EBOOL`	La sortie `Date_OK` est réglée sur 1 si la date fournie par l’horloge de l’automate au moment de l’appel de la fonction appartient à la période programmée dans les paramètres d’entrée.

NOTE :

Les deux paramètres DBEG et DEND définissent une plage de jours dans l'année. Cette plage peut s’étendre sur deux années civiles. Exemple : du 10 octobre au 7 avril. Le 29 février peut être utilisé dans cette période, il sera ignoré les années non bissextiles.
Les deux paramètres HBEG et HEND définissent une plage d'heures dans la journée. Cette plage peut s’étendre sur deux jours. Exemple : de 22:00 à 06:10:20.
Si l'une des dates DBEG et DEND ou l'une des heures HBEG et HEND est erronée, (c'est-à-dire qu'elle ne correspond pas à une date ou une heure réelle), la sortie Date_OK est réglée sur 0 et le bit %S18 sur 1.
Lorsque la précision est secondaire, il est possible d'alléger la charge du processeur de l'automate en cadençant les appels à la fonction SCHEDULE par le bit système %S6 ou %S7.

Exemples

Programmation de deux plages horaires non continues :

SCHEDULE

(16#0501,

16#1031,

2#0000000001111100,

16#08300000,

16#12000000,

Date1_OK

);

(*date de début : 1^er mai*)

(*date de fin : 31 octobre*)

(*lundi à vendredi*)

(*heure de début : 08:30*)

(*heure de fin : 12:00*)

(*résultat dans Date1_OK*)

SCHEDULE

(16#0501,

16#1031,

2#0000000001111100,

16#14000000,

16#18000000,

Date2_OK

);

(*date de début : 1^er mai*)

(*date de fin : 31 octobre*)

(*lundi à vendredi*)

(*heure de début : 14:00*)

(*heure de fin : 18:00*)

(*résultat dans Date2_OK*)

%Q0.0

:=Date1_OK OR Date2_OK;

(*affectation de la sortie sur Date1_OK ou Date2_OK*)
