DROP : Configuration d'un rack de station d'E/S
(Traduction du document original anglais)
A propos de nous
Description de la fonction
Ce bloc fonction permet de modifier les données de configuration d'une station d'E/S distante ou distribuée pour permettre leur utilisation par les EFB de configuration de module.
Pour configurer un rack de stations d'E/S, le bloc fonction DROP de la section de configuration est raccordé à la sortie SLOT correspondante du bloc fonction QUANTUM. Le numéro de la station d'E/S défini dans l'affectation des E/S doit être saisi à l'entrée NUMBER du bloc fonction DROP. Les blocs fonction de configuration des modules analogiques de la station d'E/S sont connectés aux sorties SLOT.
NOTE : N'entrez pas de valeurs littérales aux entrées SLOT des EFB de configuration. Les entrées SLOT doivent être connectées à des sorties SLOT. Les valeurs des sorties SLOT ne sont pas directement utilisées par l'utilisateur. Elles concernent les zones de configuration de la mémoire de l'automate associée aux modules configurés. Des valeurs non valides vont causer un message d'erreur d'exécution dans Outils → Visualisation du diagnostic.
NOTE : Dans une application M580 avec stations Quantum, l'entrée SLOT est laissée non raccordée car le bloc fonction QUANTUM n'est pas utilisé.
EN et ENO peuvent être configurés comme paramètres supplémentaires.

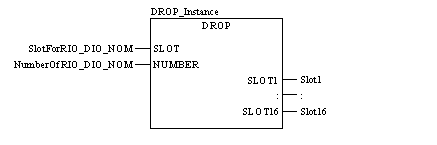

Représentation en FBD
Représentation :

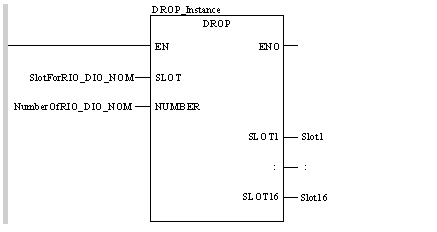

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL DROP_Instance (SLOT:=SlotForRIO_DIO_NOM,
    NUMBER:=NumberOfRIO_DIO_NOM, SLOT1=>Slot1,
    SLOT2=>Slot2, SLOT3=>Slot3, SLOT4=>Slot4, SLOT5=>Slot5,
    SLOT6=>Slot6, SLOT7=>Slot7, SLOT8=>Slot8, SLOT9=>Slot9,
    SLOT10=>Slot10, SLOT11=>Slot11, SLOT12=>Slot12,
    SLOT13=>Slot13, SLOT14=>Slot14, SLOT15=>Slot15,
    SLOT16=>Slot16)
Représentation en ST
Représentation :
DROP_Instance (SLOT:=SlotForRIO_DIO_NOM,
    NUMBER:=NumberOfRIO_DIO_NOM, SLOT1=>Slot1,
    SLOT2=>Slot2, SLOT3=>Slot3, SLOT4=>Slot4, SLOT5=>Slot5,
    SLOT6=>Slot6, SLOT7=>Slot7, SLOT8=>Slot8, SLOT9=>Slot9,
    SLOT10=>Slot10, SLOT11=>Slot11, SLOT12=>Slot12,
    SLOT13=>Slot13, SLOT14=>Slot14, SLOT15=>Slot15,
    SLOT16=>Slot16) ;
Description des paramètres
Description des paramètres d'entrée :
Paramètre
Type de données
Signification
SLOT
INT
Emplacement de RIO, DIO, NOM
NUMBER
DINT
Numéro de RIO, DIO, NOM
Description des paramètres de sortie :
Paramètre
Type de données
Signification
SLOT1
INT
Emplacement 1
:
:
:
SLOT16
INT
Emplacement 16
Erreur d'exécution
Si aucun "coupleur" n'est configuré pour le rack de station E/S, un message d'erreur est généré.
NOTE : Pour obtenir la liste de l'ensemble des valeurs et codes d'erreur de bloc, reportez-vous aux tableaux des codes d'erreur pour la bibliothèque de gestion des E/S.
