Cette section décrit la connexion du TSXNTP100, la tension de référence et les signaux d'entrée externes avec le module 140 ERT 854 20.

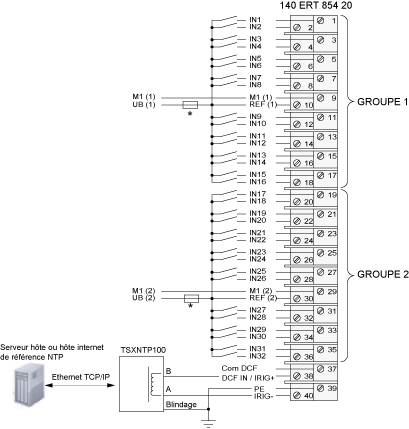

Les entrées de traitement du module 140 ERT 854 20 sont connectées aux 32 commutateurs binaires et l'entrée d'heure standard est connectée à la sortie RS485 du module TSXNTP100. La voie de l'entrée d'heure standard est identique à la sortie RS485 du module IRIG-B et TSXNTP100. Le schéma de câblage suivant montre la connexion :
*
UB(1), UB(2) : 24 à 125 VCC avec protection séparée recommandée
