La section de configuration sert à configurer les modules d'entrée et de sortie analogiques et permet de contrôler les échanges de données entre les EFB analogiques, la RAM d'état et les données de configuration.
La section de configuration doit être appelée CfgErt et la variable interne qui la contrôle doit avoir pour nom CfgErtDone afin de garantir la compatibilité avec les versions de Control Expert à venir.
Il y a 2 possibilités pour le contrôle des sections de configuration :
Contrôle de la section de configuration
La section de configuration peut être contrôlée par les entrées EN des différents EFB. Les EFB sont activés via l'EFB SYSSTATE dont les sorties COLD ou WARM sont réglées sur 1 pendant un cycle après un démarrage à froid ou à chaud.

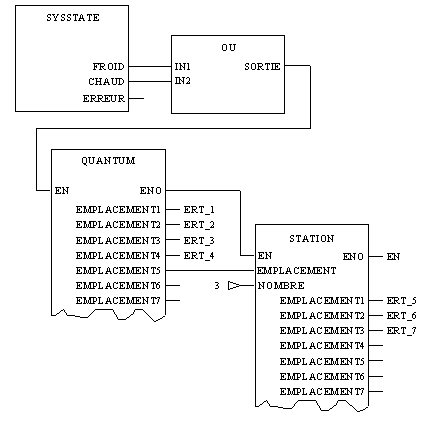

Exemple d'une section de configuration CfgErt :
