Fenêtre de configuration des paramètres

Appel

Vous pouvez accéder à la fenêtre de configuration des paramètres du module 140 ERT 854 20 en cliquant deux fois sur un module dans le rack Quantum.

Vous pouvez également ouvrir la fenêtre de configuration en cliquant sur le module avec le bouton droit de la souris.

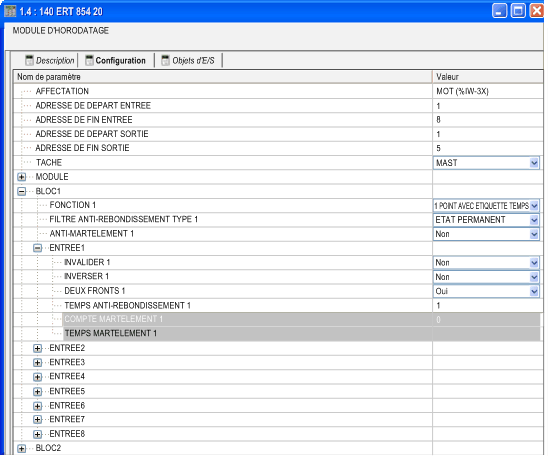

Structure de la fenêtre de configuration des paramètres

La fenêtre de configuration des paramètres comprend des paramètres généraux du module ainsi que des paramètres concernant les quatre blocs fonction.

Les paramètres affichent les valeurs par défaut contenues dans "l'image des E/S" mais l'utilisateur peut les modifier.

Les paramètres ne sont modifiables que lorsque le programme d'application n'est pas en cours d'exécution.

Paramètres et valeurs par défaut

Structure de la fenêtre de configuration des paramètres, paramètre général

Le tableau suivant présente les paramètres généraux du module et leurs valeurs par défaut :

Nom	Valeur par défaut	Options	Signification
AFFECTATION	MOT (%IW-3X)	-	La valeur par défaut n'est pas modifiable car le module ERT 854 20 lit normalement les valeurs brutes dans les mots d'entrée (%IW-3X) et les écrit dans les mots de sortie (%MW-4X).
ADRESSE DE DEPART ENTREE	1	-	Adresse de départ d'entrée
ADRESSE DE FIN ENTREE	8	-	L'adresse de fin des entrées correspond à l'adresse de départ des entrées + 7 car le module occupe 8 registres %IW.
ADRESSE DE DEPART SORTIE	1	-	Adresse de départ de sortie
ADRESSE DE FIN SORTIE	5	-	L'adresse de fin pour les sorties résulte de l'adresse de départ pour les entrées + 4 car le module occupe cinq registres %MW.
TACHE	MAST	MAST/FAST(AUX0/AUX1/AUX2/AUX3 uniquement avec une UC 6•• ••, MAST uniquement avec une UC M580)	MAST = Tâche Master est affectée FAST = Tâche Fast est affectée AUX = Tâche AUX est affectée Les paramètres pour MAST/ TASK/ AUX sont définis lors de la configuration de l'UC.
MODULE :
NUMERO MODULE	0	1...127	Défini par l'utilisateur, inséré dans le message d'événement. L'unicité de la valeur n'est pas contrôlée. Si 0 = par défaut, aucune sélection effectuée.
HORLOGE	DCF/GPS-SYNC	AUCUNE HORLOGE	L'horloge interne est désactivée.
		HORLOGE INTERNE	Synchronisation des télégrammes. L'horloge fonctionne sans surveillance ou elle est surveillée avec une réserve de validité.
		SYNC DCF/GPS	Synchronisation externe au format DCF77 par l'horloge DCF ou GPS.
		IRIG-B/GPS-SYNC	Synchronisation externe au format IRIG-B.
		TSXNTP100	Synchronisation externe par le module TSX NTP 100.
RESERVE VALIDITE	1 heure	1 à 254 heures	Horloge interne : Temps entre la dernière synchronisation et le réglage des bits TU et temps jusqu'à ce que l'horodatage devienne invalide.
		0	Horloge interne : 0 = mode autonome sans temps écoulé (bits TE/TU non définis).
		1 à 5 heures	Horloge GPS : 1 heure, recommandé
COMPTE RENDU COMPLET DES TEMPS	Oui	Non/Oui	Active ou désactive le transfert du télégramme complet des temps (avec le mois et l'année). Le rapport de temps complet est transféré sous la forme d'un événement test 1x juste avant un événement d'horodatage : la condition préalable est toujours le transfert d'un événement d'horodatage pour les transitions mensuelles, chaque démarrage/arrêt des programmes utilisateur, l'effacement du buffer d'horodatage, le démarrage/réglage de l'horloge, sinon le télégramme du rapport de temps complet n'est pas envoyé.
REPRISE_CHAUD :
EFFACER COMPTEURS	Non	Non/Oui	Effacer les compteurs lors d'une reprise à chaud
EFFACER BUFFER ETIQUETTE TEMPS	Non	Non/Oui	Effacer le buffer FIFO lors d'une reprise à chaud
VALIDER_COMME_ERREUR :
DEFAUT DE SOURCE TEMPORELLE	Non	Non/Oui	Valeurs d'erreur affichées par le voyant d'erreur "F". Les bits activés indiquent les erreurs détectées. Chaque bit désactivé est traité comme un avertissement (les bits d'une erreur lors d'un test automatique sont toujours définis).
TEMPS INVALIDE	Oui	Non/Oui
TEMPS NON SYNCHRONISE	Non	Non/Oui
OVERRUN BUFFER	Oui	Non/Oui

Structure de la fenêtre de configuration des paramètres, paramètres spécifiques des quatre blocs fonction

Le tableau suivant présente les paramètres spécifiques des quatre blocs fonction et leurs valeurs par défaut. Les paramètres peuvent être définis individuellement pour chaque bloc.

Nom	Valeur par défaut	Options	Signification
BLOC	1...4	1...4	Numéro du bloc fonction sélectionné.
FONCTION	1 POINT AVEC ETIQUETTE TEMPS	TOR	Entrées binaires uniquement
		COMPTEUR	Valeurs binaires et compteur
		1 POINT AVEC ETIQUETTE TEMPS	Consignation événement 1 bit + binaire
		2 POINTS AVEC ETIQUETTE TEMPS	Consignation événement 2 bits + binaire
		8 POINTS AVEC ETIQUETTE TEMPS	Consignation événement 8 bits + binaire
FILTRE ANTI-REBONDISSEMENT TYPE	ETAT PERMANENT	ETAT PERMANENT/INTEGRATION	Mode Filtre anti-rebondissement
ANTI-MARTELEMENT	Non	Non/Oui	Désactiver/activer le filtre de martèlement

Les paramètres suivants font référence à des entrées individuelles (exception : le temps de martèlement renvoie à deux entrées contiguës) :

Nom	Valeur par défaut	Options	Signification
ENTREE	1...32	1...8, 9...16, 17...24, 25...32	Séquence du numéro d'entrée pour le bloc fonction sélectionné
INVALIDER	Non	Non/Oui	Gêne le traitement des données d'entrée pour l'entrée (toujours 0)
INVERSER	Non	Non/Oui	Inverser la polarité de l'entrée
DEUX FRONTS	Oui	Non/Oui	Surveillance du front pour les deux fronts
TEMPS ANTI-REBONDISSEMENT	1	0 1...255	0 = sans retard SW interne 1 à 255 = Temps d'anti-rebondissement 2 à 256 ms
COMPTE MARTELEMENT	0	0...255	Nombre de martèlements 0 à 255 (pour les entrées d'événement/de compteur) 0 = Filtre martèlement désactivé
TEMPS MARTELEMENT	1	1...255	Durée du filtre de martèlement 1 à 255*0,1 secondes Remarque : ce paramètre fait référence à deux entrées contiguës.

Objet d'E/S

Le mode d'adressage du registre %IW/%MW (3x/4x) utilisé dans la gamme Quantum est également utilisé pour le module 140 ERT 854 20. Il lit les valeurs brutes des mots d'entrée (%IW-3x) et les écrit dans les mots de sortie (%MW-4x).
