Présentation

Introduction

Le module 140 ERT 854 20 est un module expert Quantum avec 32 entrées binaires (24 à 125 VCC). Ce module est adapté pour l'évaluation des entrées numériques, des impulsions de compteur et des événements.

Vue avant du module

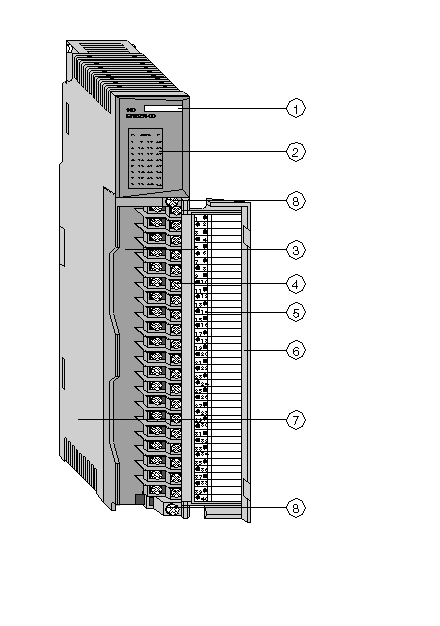

Vue avant de l'ERT 854 20

Emplacement des éléments fonctionnels

Code couleur

Zone d'affichage (voyants)

Bloc d’E/S

Bornes de connexion

Etiquette coulissante (intérieur)

Couvercle pour les borniers

Boîtier standard

Vis pour bornier

NOTE : le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.

AVIS

DESTRUCTION DE L'ADAPTATEUR

Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,8 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
Lors du serrage, maintenez le connecteur fermement.
Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.

Le non-respect de ces instructions peut provoquer des dommages matériels.
