Description de la fonction
La procédure convertit une valeur en entrée du type
de données BYTE en 8 valeurs de sortie du type
de données BOOL.
Chaque bit d'un octet de l'entrée est affecté aux sorties en fonction de leurs noms.
EN et ENO peuvent être
définis en tant que paramètres supplémentaires.

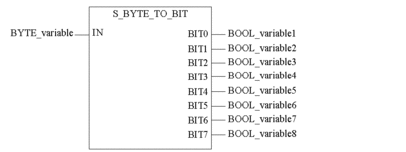

Représentation en FBD
Représentation

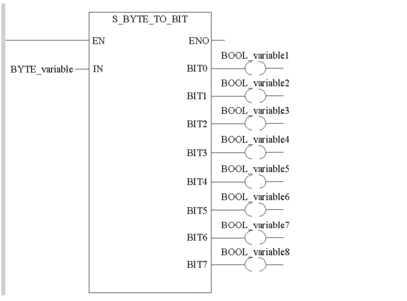

Représentation en LD
Représentation
Description des paramètres
Description des paramètres d'entrée
Paramètre |
Type de données |
Signification |
|---|---|---|
|
|
entrée |
Description du paramètre de sortie
Paramètre |
Type de données |
Signification |
|---|---|---|
|
|
bit de sortie 0 |
|
|
bit de sortie 1 |
: |
: |
: |
|
|
bit de sortie 7 |
