Description de la fonction

La fonction vérifie l'égalité des entrées, par exemple la sortie passe à 1 si toutes les entrées sont égales. Dans le cas contraire, la sortie reste sur 0.

Les types de données de l'ensemble des valeurs d'entrée doivent être identiques.

Le nombre d'entrées peut atteindre 32.

Lors de la comparaison de variables de types de données BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT et REAL, les valeurs sont comparées les unes par rapport aux autres.

EN et ENO peuvent être configurés en tant que paramètres supplémentaires.

Formule

OUT = 1, si (IN1 = IN2) & (IN2 = IN3) & .. & (IN (n-1) = IN n)

Fonctions disponibles

Liste des fonctions disponibles

  • S_EQ_BOOL

  • S_EQ_BYTE

  • S_EQ_WORD

  • S_EQ_DWORD

  • S_EQ_INT

  • S_EQ_DINT

  • S_EQ_UINT

  • S_EQ_UDINT

  • S_EQ_REAL

Représentation en FBD

Représentation

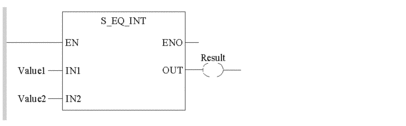

Représentation en LD

Représentation

Description des paramètres

Description des paramètres d'entrée

Paramètre

Type de données

Signification

Value1

BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT, REAL

1. entrée

Value2

BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT, REAL

2. entrée

Valuen

BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT, REAL

n. entrée

n = max 32

Description du paramètre de sortie

Paramètre

Type de données

Signification

Result

BOOL

sortie
