Description de la fonction
Le bloc fonction permet de générer une impulsion d'une durée définie.
Lorsque le bloc fonction est appelé
pour la première fois, l'état initial de ET est 0.
EN et ENO peuvent
être définis en tant que paramètres supplémentaires.
Représentation en FBD
Représentation

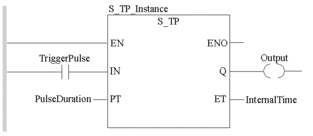

Représentation en LD
Représentation
Description des paramètres
Description des paramètres d'entrée
Paramètre |
Type de données |
Signification |
|---|---|---|
|
|
impulsion de déclenchement |
|
|
durée d'impulsion présélectionnée |
Description du paramètre de sortie :
Paramètre |
Type de données |
Signification |
|---|---|---|
|
|
sortie |
|
|
temporisateur interne |

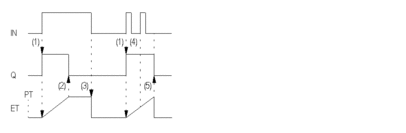

Chronogramme
Représentation de l'impulsion S_TP
(1) Si IN passe à 1, Q passe à 1 et le temporisateur interne se lance.
(2) Si le temporisateur interne atteint la valeur de PT, Q passe à 0 (indépendant de IN).
(3) Si IN passe à 0, le temporisateur interne s'arrête et se réinitialise.
(4) Si le temporisateur interne n'a pas encore atteint la valeur de PT, il n'est pas affecté par l'horloge de IN.
(5) Si le temporisateur interne atteint la valeur de PT et que IN passe à 0, il s'arrête et se réinitialise et Q passe à 0.
