Description de la fonction
Le bloc fonction est utilisé en tant que délai à l'activation.
Lorsque le bloc fonction est appelé pour
la première fois, l'état initial de ET est
0.
EN et ENO peuvent être
définis en tant que paramètres supplémentaires.
Représentation en FBD
Représentation

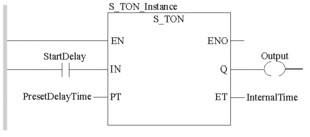

Représentation en LD
Représentation
Description des paramètres
Description des paramètres d'entrée
Paramètre |
Type de données |
Signification |
|---|---|---|
|
|
délai au démarrage |
|
|
temps de délai à la présélection |
Description du paramètre de sortie
Paramètre |
Type de données |
Signification |
|---|---|---|
|
|
sortie |
|
|
temporisateur interne |
Chronogramme

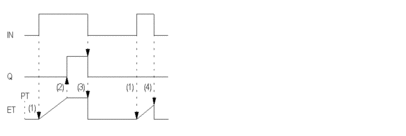

Représentation du délai à l'activation S_TON
(1) Si IN passe à 1, le temporisateur interne (ET) se lance.
(2) Si le temporisateur interne atteint la valeur de PT, Q passe à 1.
(3) Si IN passe à 0, Q passe à 0 et le temporisateur interne s'arrête et se réinitialise.
(4) Si IN passe à 0 avant que le temporisateur interne atteigne la valeur de PT, le temporisateur interne s'arrête et se réinitialise sans que Q passe à 1.
